Dichtungstechnik
Stopfbuchspackungen, Flachdichtungen als Platte oder geschnitten, Drehdurchführungen, PTFE-Produkte, gedrehte Dichtungen, O-Ringe, FEP-O-Ringe, Spiraldichtungen und vieles mehr. Diese werden sowohl als Standardausführung als auch als Sonderausführung angeboten. Sonderausführungen handhaben wir wie Standardausführungen.

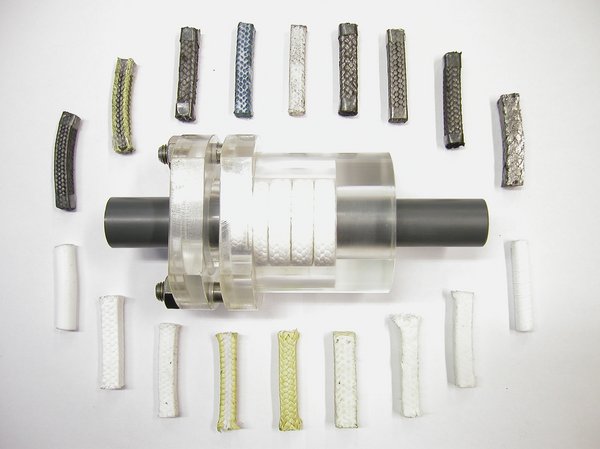

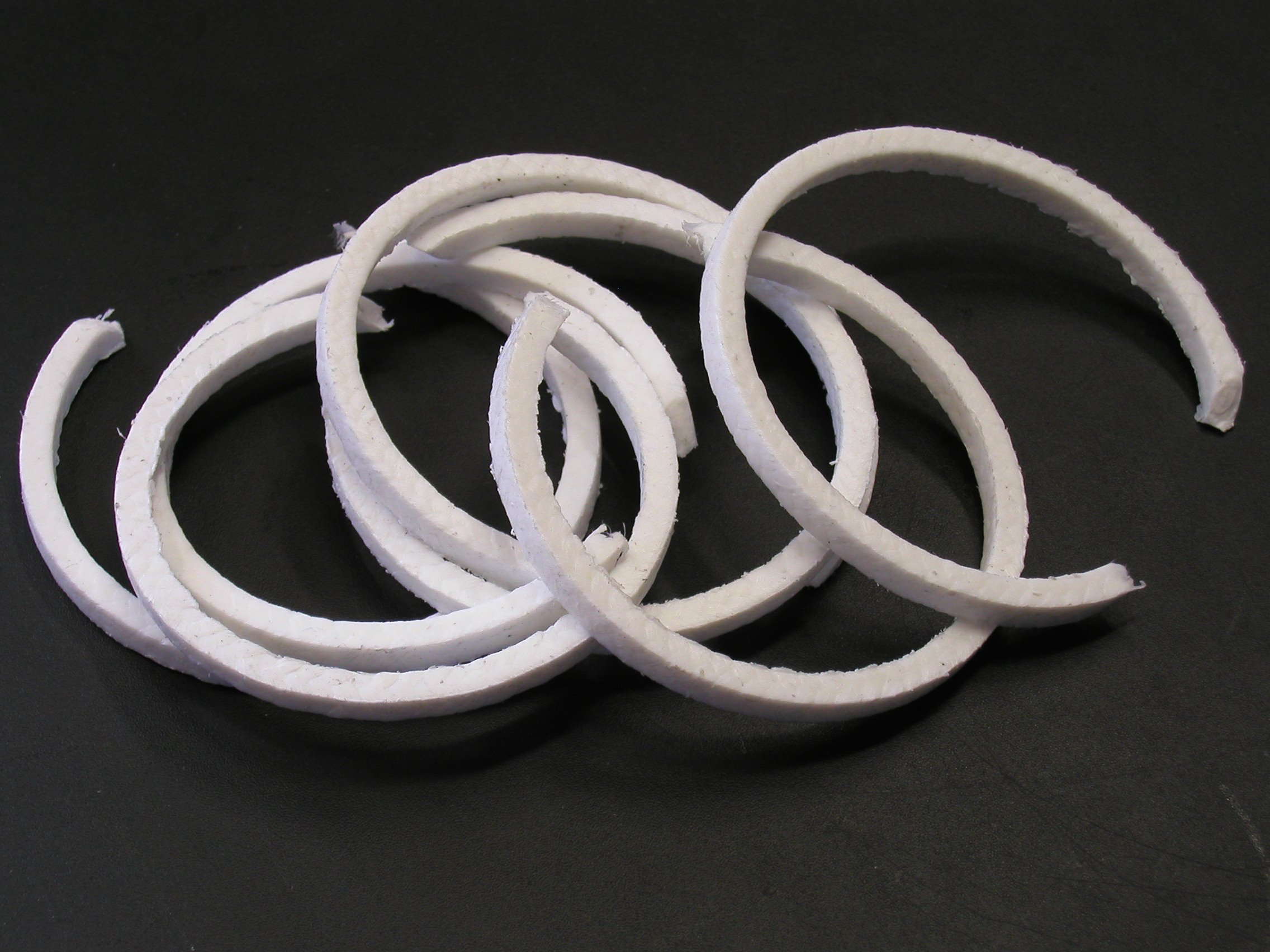

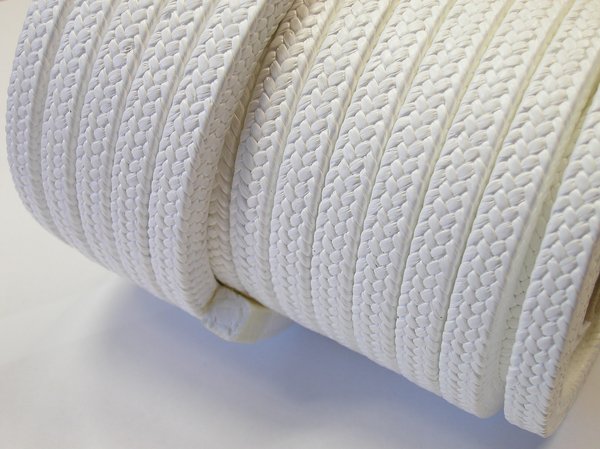

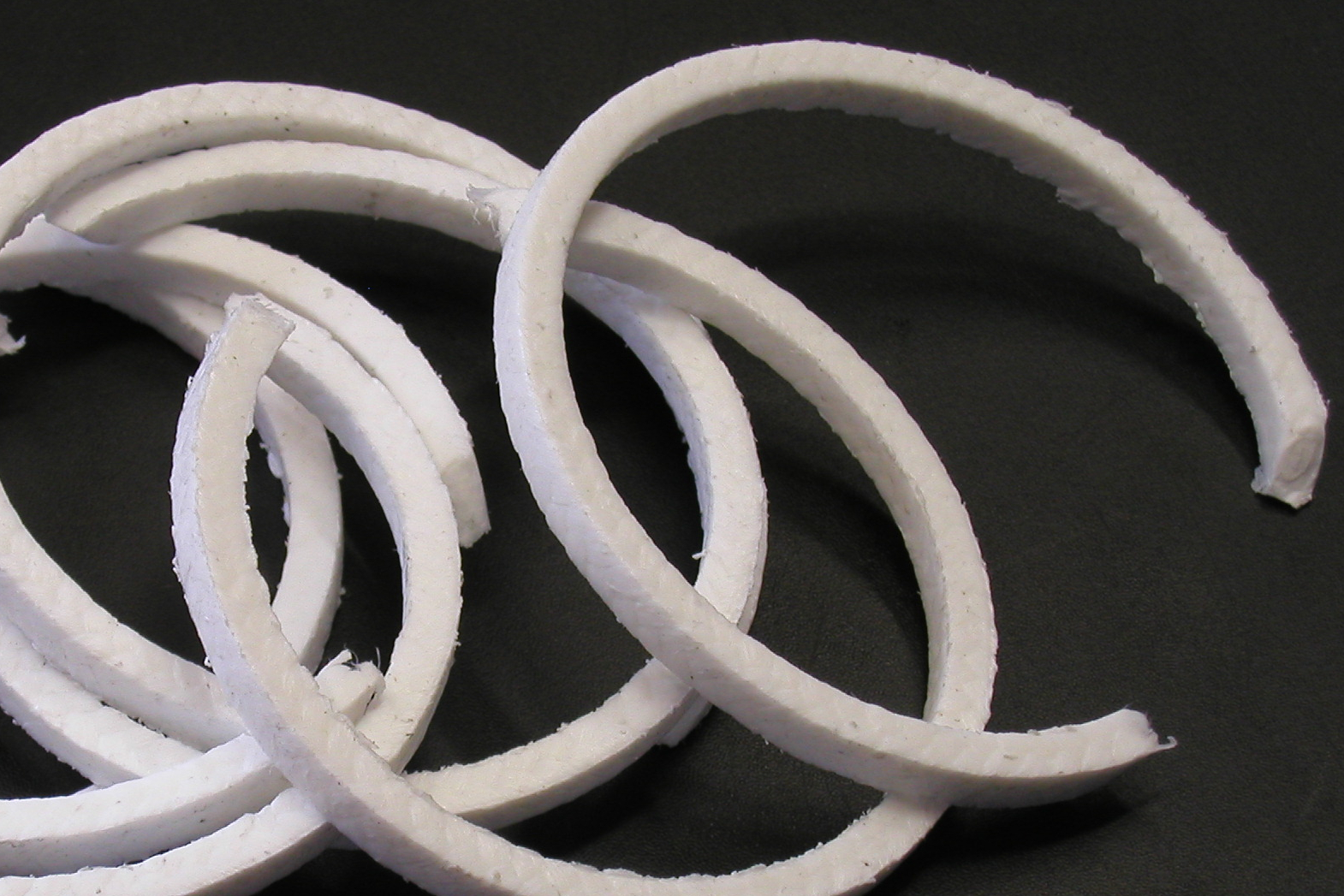

Stopfbuchspackungen
Aller Art. z.B. Kohle/Graphit, PTFE, PTFE/Aramid, Aramid, Glas, Acryl, Polyamid für z.B. Wasser, Dampf, neutrale Lösungen, Säuren, Alkalien, Gase, Wasserstoff, Sauerstoff, Kohlenwasserstoff, Lösungsmittel, organische Verbindungen, Mineralöle, Fette, Synthetische Öle, abrasive Medien, Bitumen, Farben, Lacke
- Praxisbeispiele
- In einen Ofen muss ein Kolben mit einem Hub von ca. 1,5 Meter ein- und ausfahren. Diese Kolbenstange hat eine gewisse Auslenkung in alle Richtungen von ca. 15-20 mm. Das System, welches entwickelt werden musste, sollte das Entweichen giftiger Dämpfe verhindern und zugleich ca. 230 C° beständig sein. Wir konstruierten und fertigten hierfür neue Kolbenstangen, welche supergefinisht wurden (Ra 0,1-0,8). Eine schwimmend gelagerte Stopfbuchspackungseinheit wurde für die Aufnahme der Auslenkung gefertigt, die Stopfbuchspackungsbrille mit einem konstanten Drucksystem versehen, ein Sonderstopfbuchspackungsmaterial verwendet, die Flächen der schwimmend gelagerten Einheit wurde auf 0,3 µm Ebenheit geläppt, um hier schon eine Dichtwirkung zu erzielen, zusätzlich über stationäre teflon compount Lippendichtungen abgedichtet und gegen Verdrehung gesichert. Abschließend wurde die Einheit drucküberlagernd mit Stickstoff beaufschlagt.
Das Projekt führte zum Erfolg und gehört zu einem von vielen, welche von uns nicht patentiert wurden.
- In einen Ofen muss ein Kolben mit einem Hub von ca. 1,5 Meter ein- und ausfahren. Diese Kolbenstange hat eine gewisse Auslenkung in alle Richtungen von ca. 15-20 mm. Das System, welches entwickelt werden musste, sollte das Entweichen giftiger Dämpfe verhindern und zugleich ca. 230 C° beständig sein. Wir konstruierten und fertigten hierfür neue Kolbenstangen, welche supergefinisht wurden (Ra 0,1-0,8). Eine schwimmend gelagerte Stopfbuchspackungseinheit wurde für die Aufnahme der Auslenkung gefertigt, die Stopfbuchspackungsbrille mit einem konstanten Drucksystem versehen, ein Sonderstopfbuchspackungsmaterial verwendet, die Flächen der schwimmend gelagerten Einheit wurde auf 0,3 µm Ebenheit geläppt, um hier schon eine Dichtwirkung zu erzielen, zusätzlich über stationäre teflon compount Lippendichtungen abgedichtet und gegen Verdrehung gesichert. Abschließend wurde die Einheit drucküberlagernd mit Stickstoff beaufschlagt.

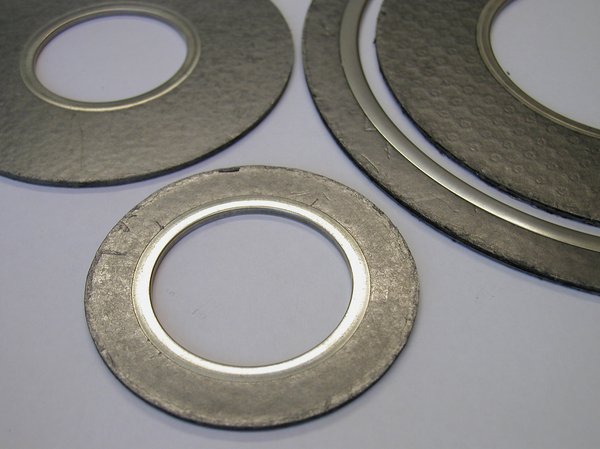

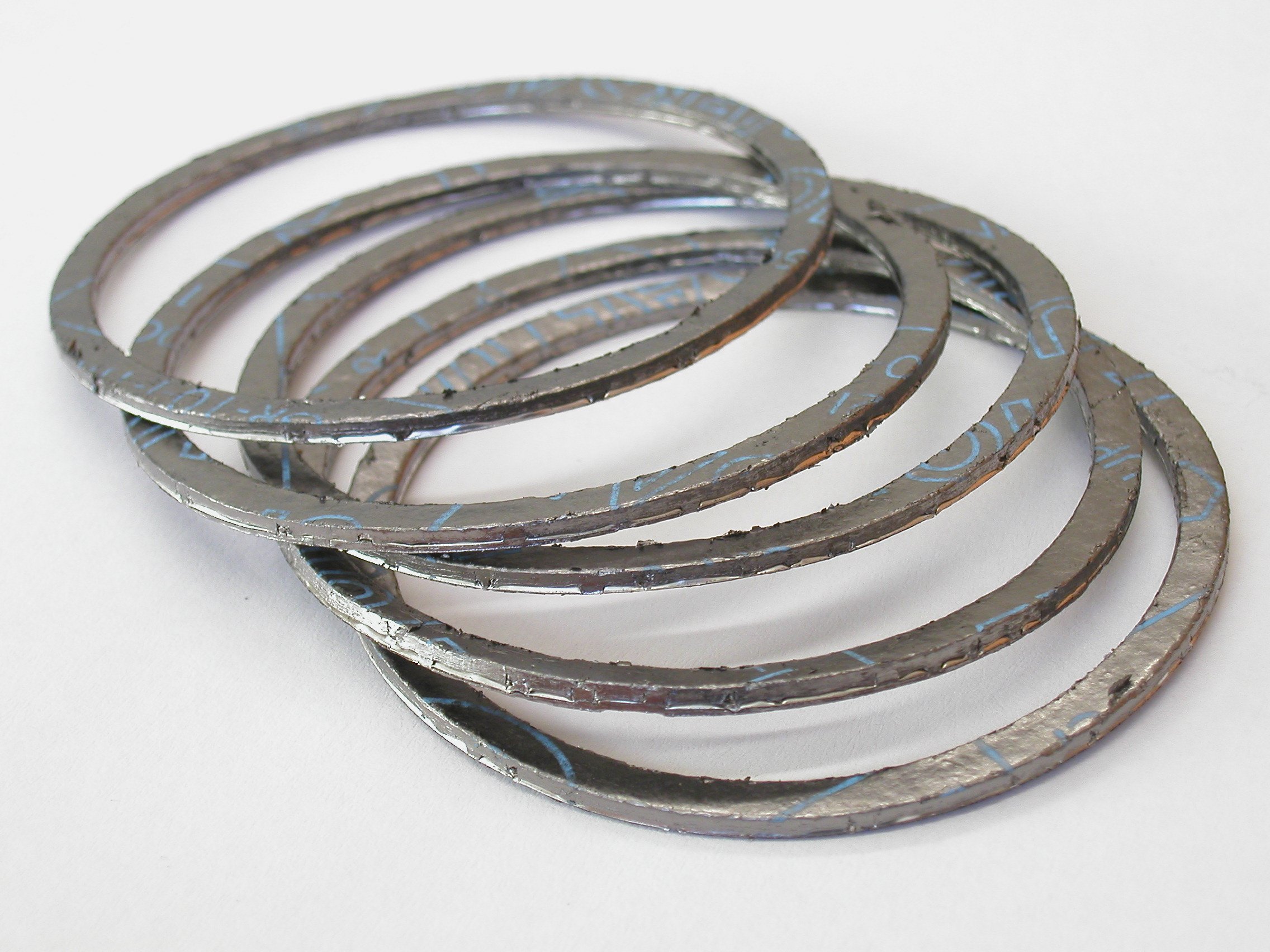

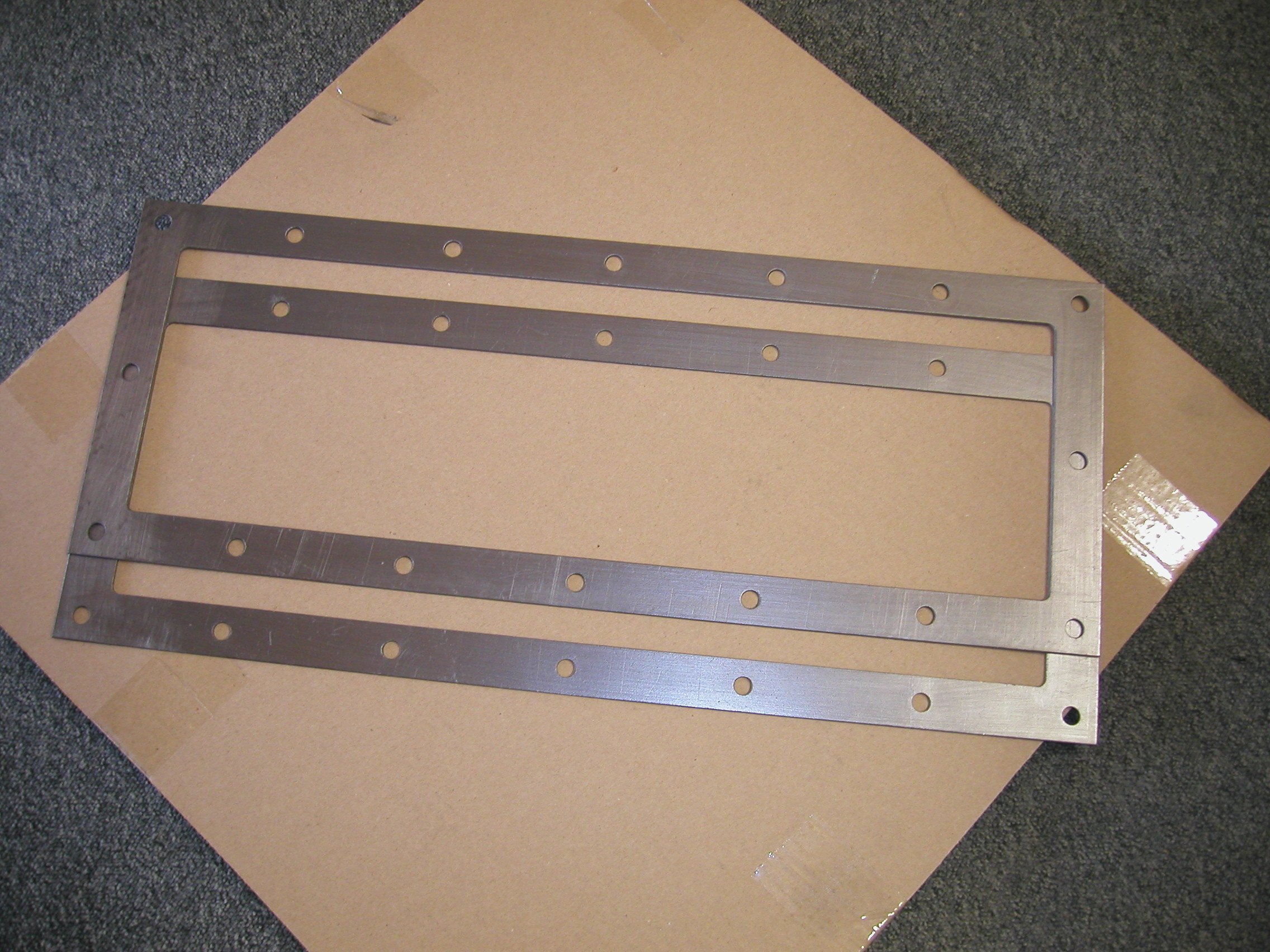

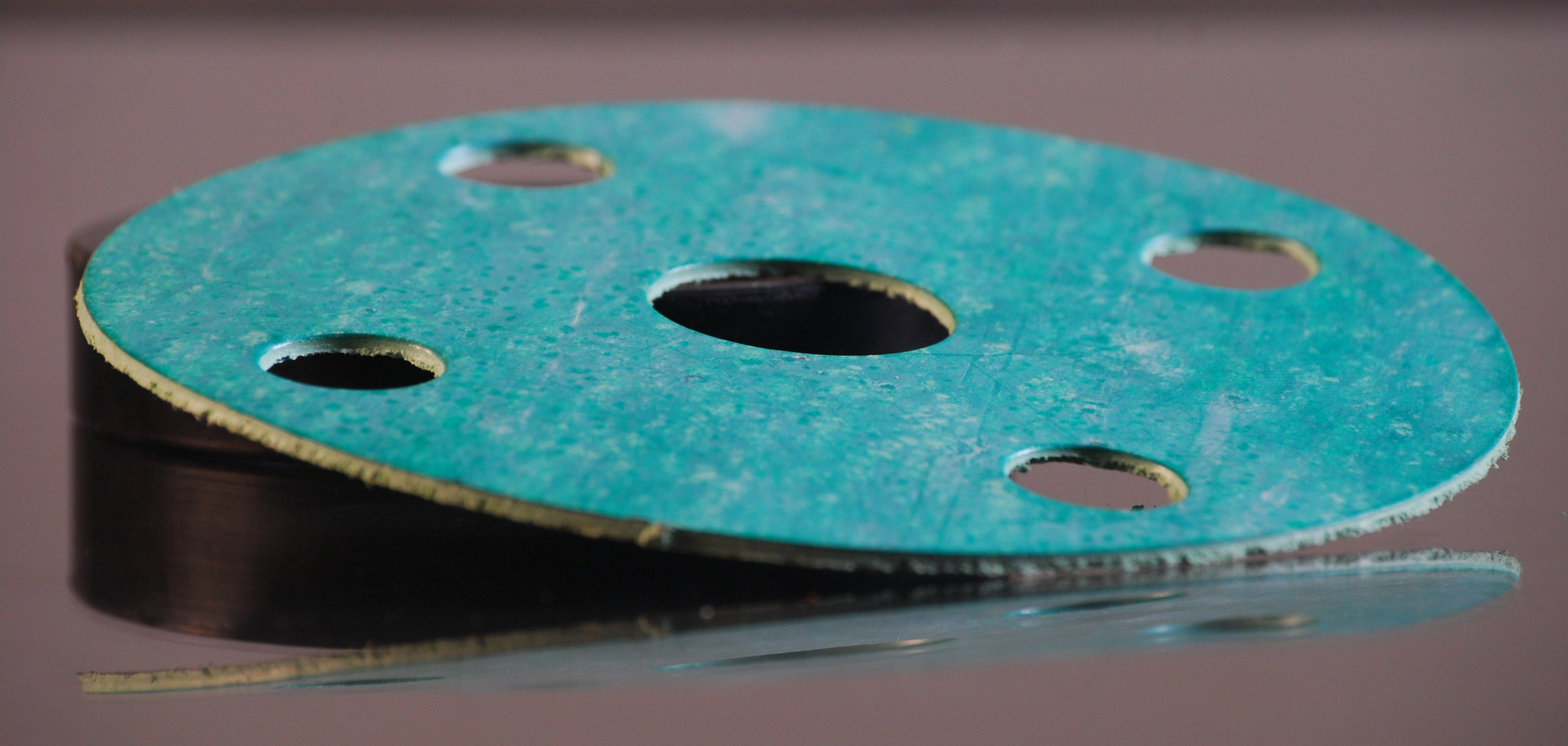

Flachdichtungen
Als Platten, gestanzte Ringe und andere Formen (Wasserstrahl geschnitten) aus NBR, EPDM, Graphit, Graphit mit Spießblecheinlage, mit Gewebe usw.

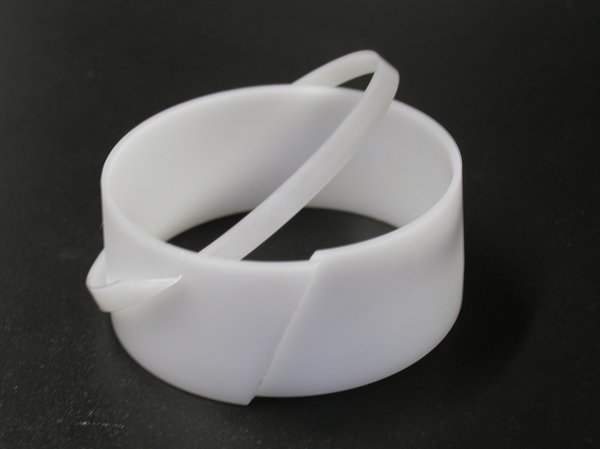

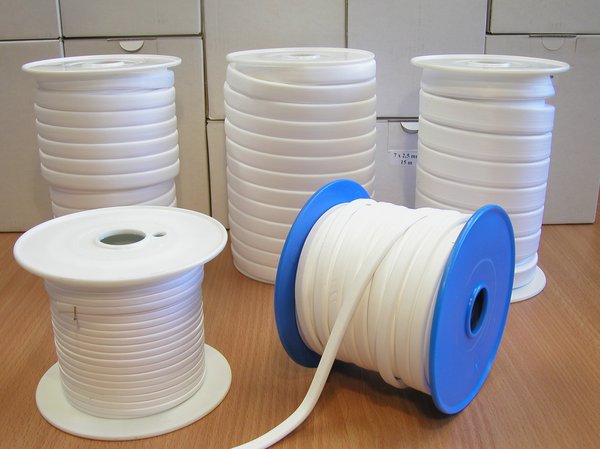

PTFE Produkte
Als Platten, Schnüre, Bänder, mit oder ohne Klebeseite, Sonderformen durch Wasserstrahlschneiden möglich.

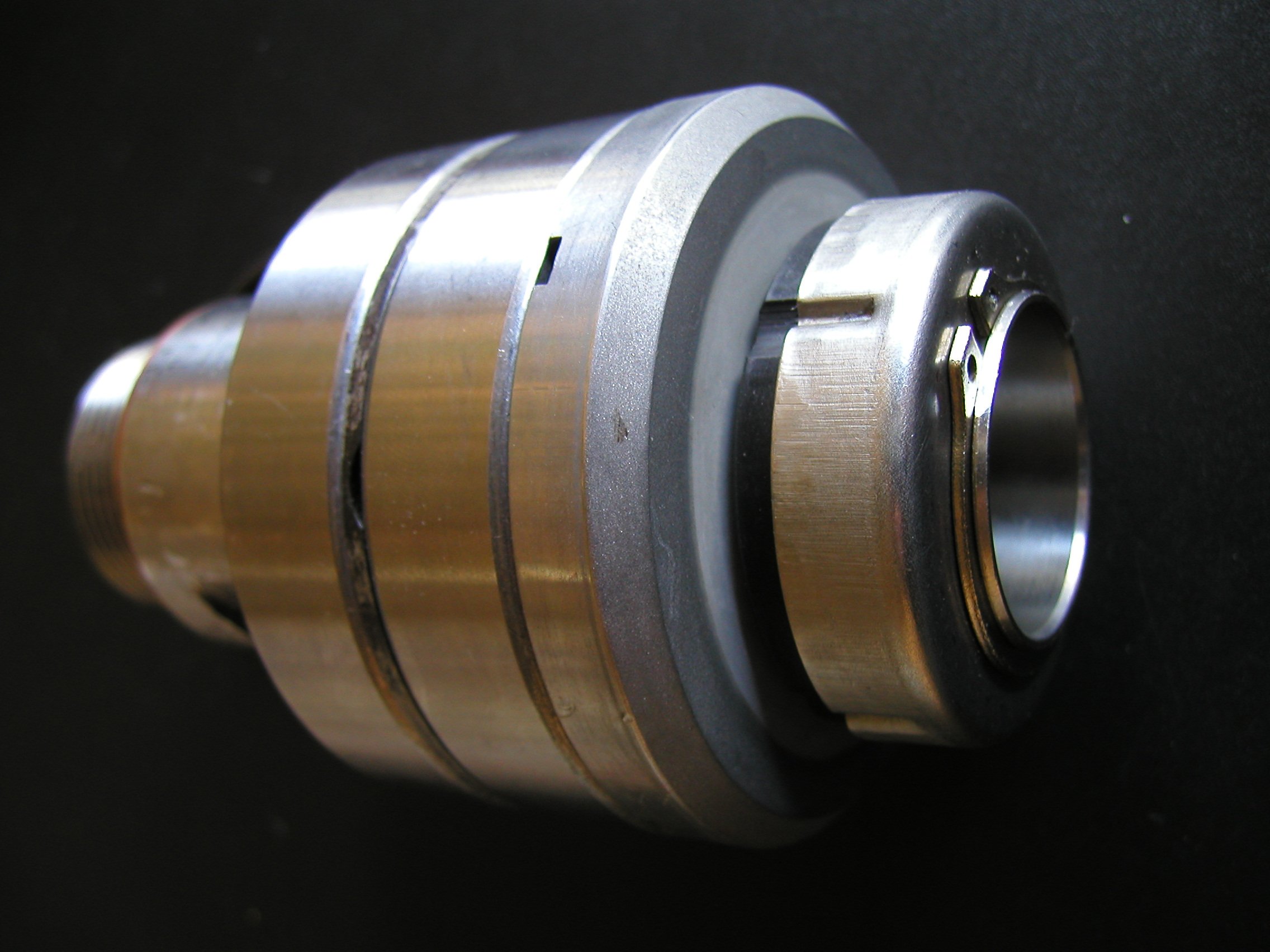

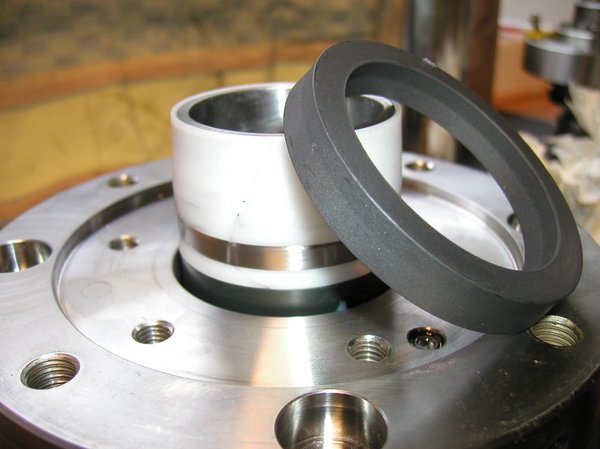

Drehdurchführungen
Für Luft, Dampf, Öl, Wasser, Kühlflüssigkeit und Hydrauliköl, Ersatzteile für Dampfköpfe der Hersteller Jonson, Voith, Escher-Wyss, Beloit, Maier, Sinth, Peters u.a.

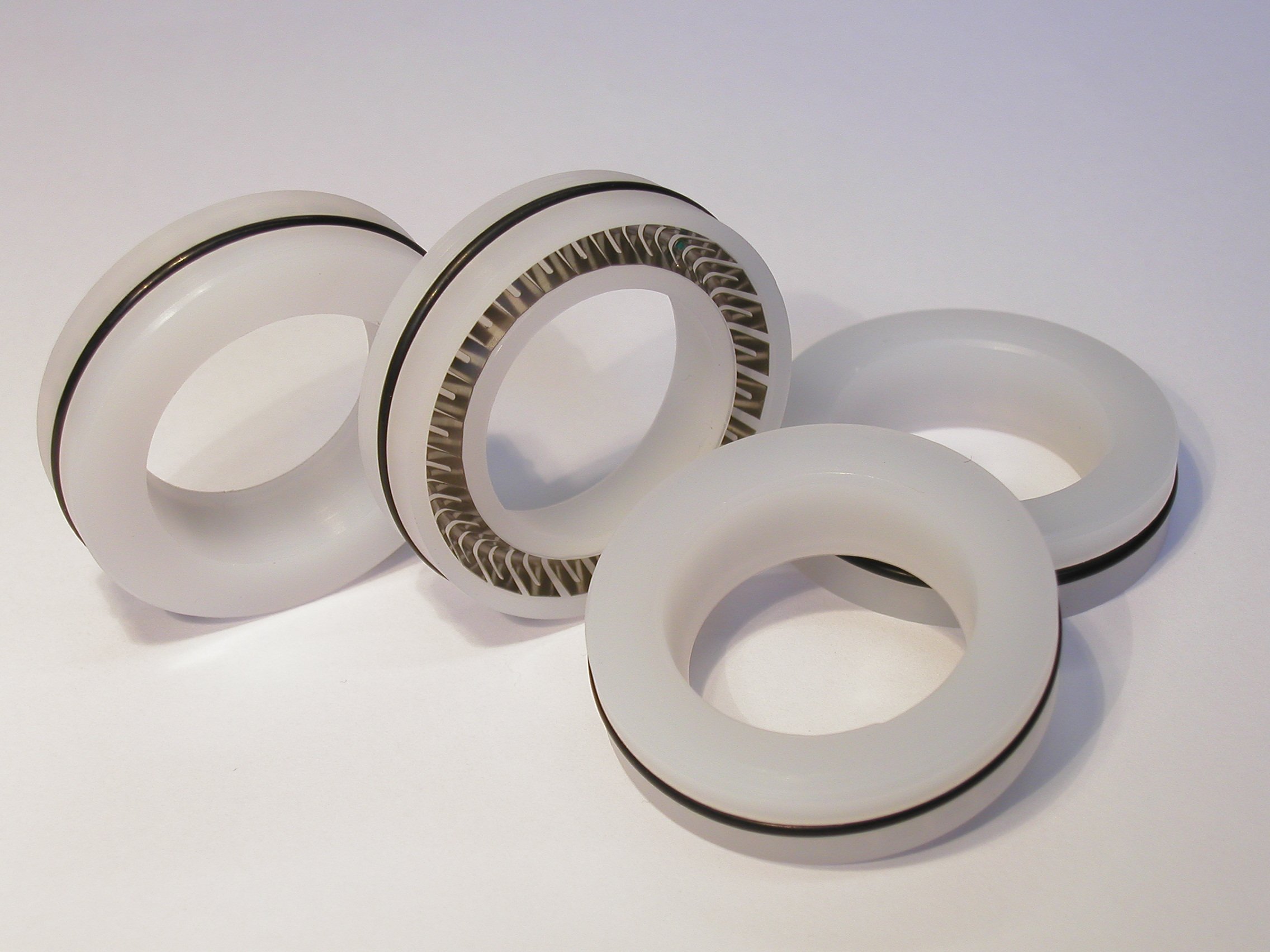

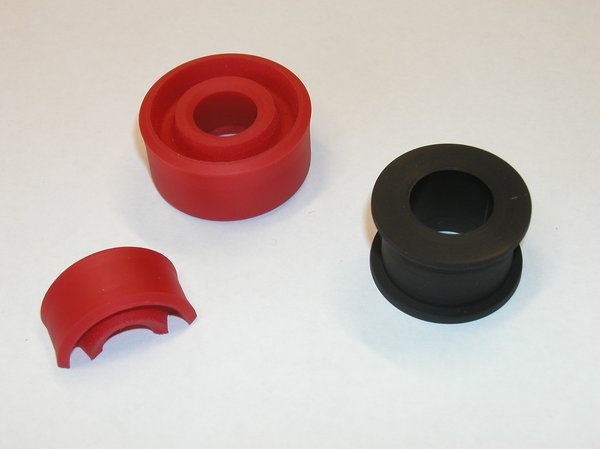

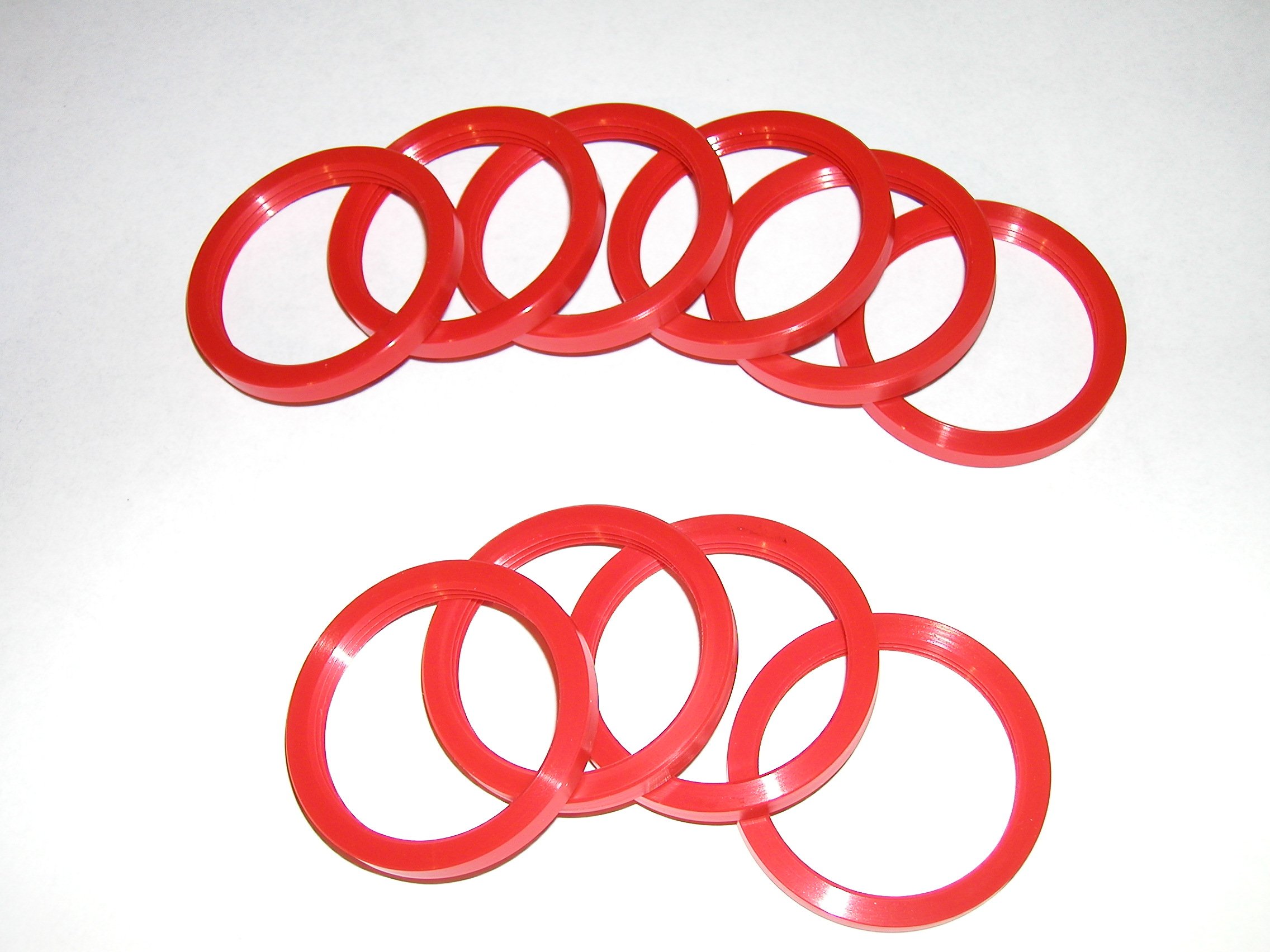

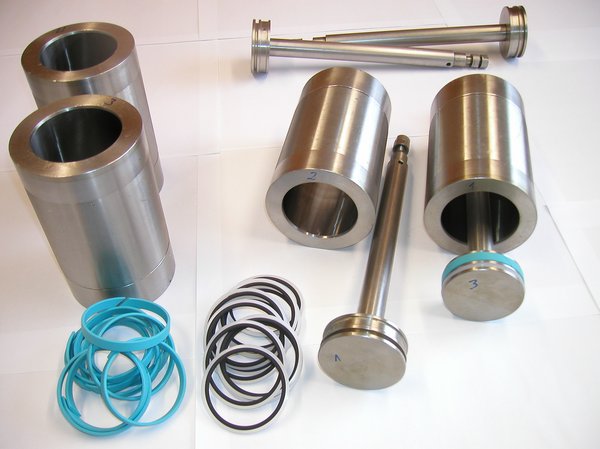

Gedrehte Dichtungen
Nach Zeichnung, Muster oder Einbauraum mit Parameter. 24-Stunden-Service möglich.
Standardwerkstoffe: PU, H-PU, FKM, NBR, EPDM, Silikon, POM, PTFE-rein und PTFE-compound Lebensmittelzulassungen lieferbar.
Kolbendichtungen, Stangendichtungen, Abstreifer, Rotordichtungen, Führungsringe, Stützringe und O-Ringe.

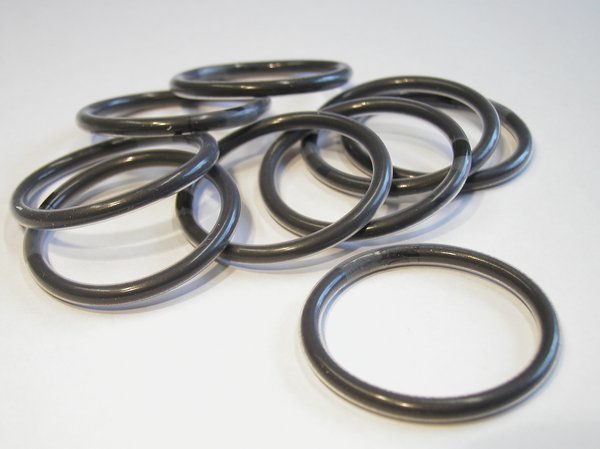

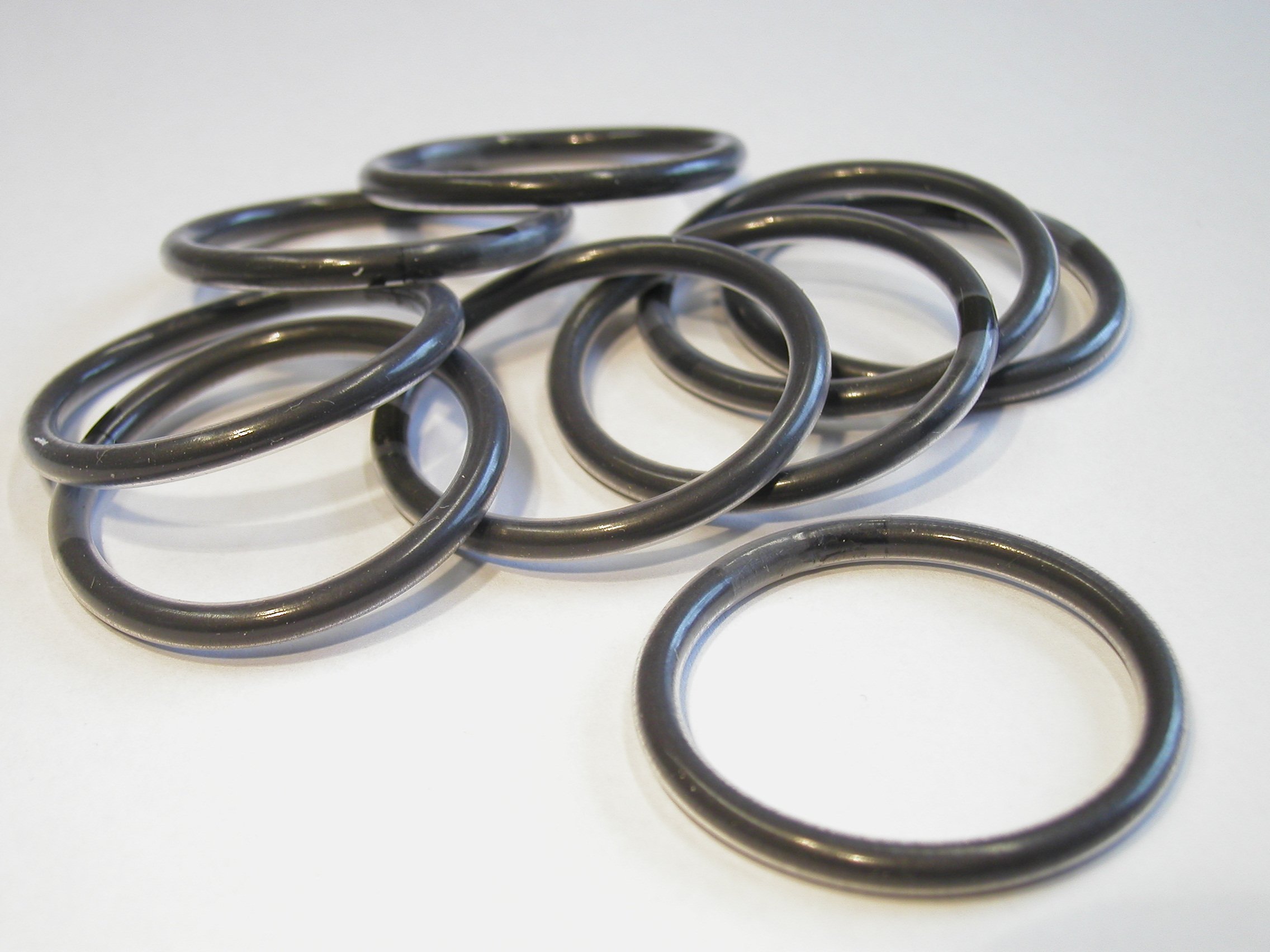

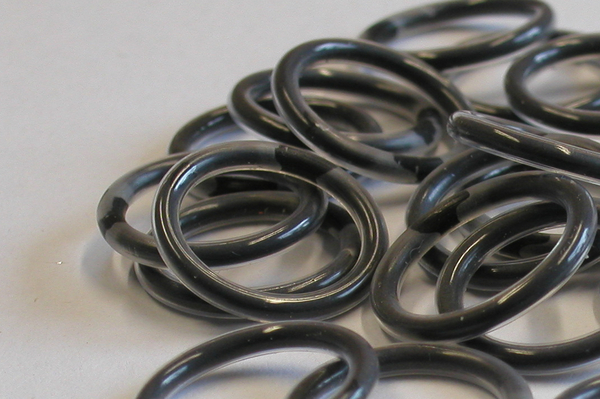

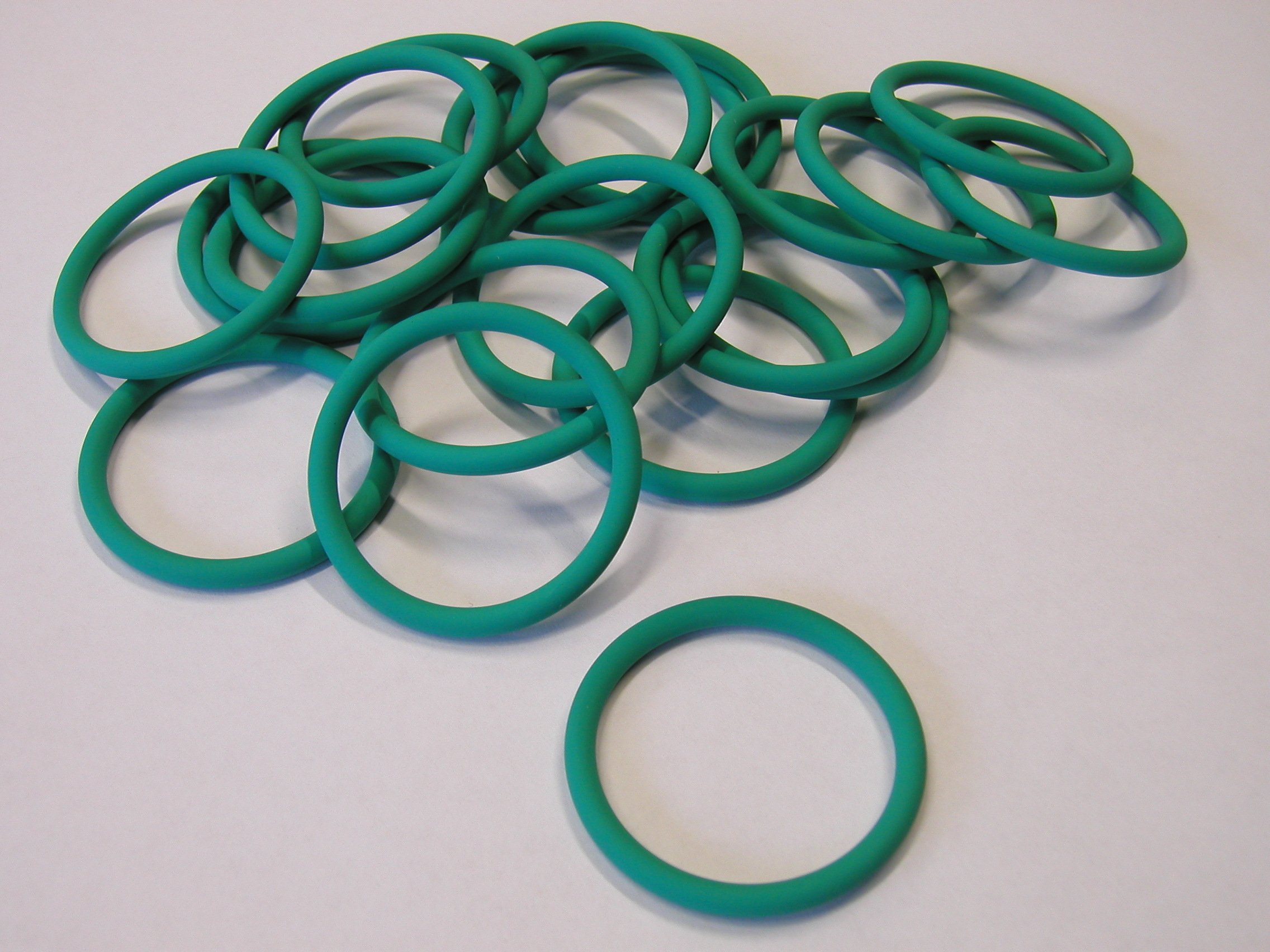

O-Ringe
Aus verschiedenen Werkstoffen z.B. Butyl-Kautschuk (IIR²), Ethylen-Propylen-Dien-Kautschuk (EPDM²), z.B. Nordel®, Perfluor-Kauschuk (CR²) z.B. Kalrez®, Chemraz®, Chloropren-Kautschuk (Cr²) z.B. Neopren®, Nitril-Butadien-Kautschuk (NBR²) z.B. Perbunan®, Silikon-Kautschuk (MVQ²), z.B. Silopren®, Fluor-Kautschuk (FPM²) z.B. Viton® PTFE-O-Ringe, O-Ringe einfach und doppelt PTFE-ummantelt lieferbar.
Sondermaßanfertigungen durch endlos oder auf Stoß vulkanisieren möglich.

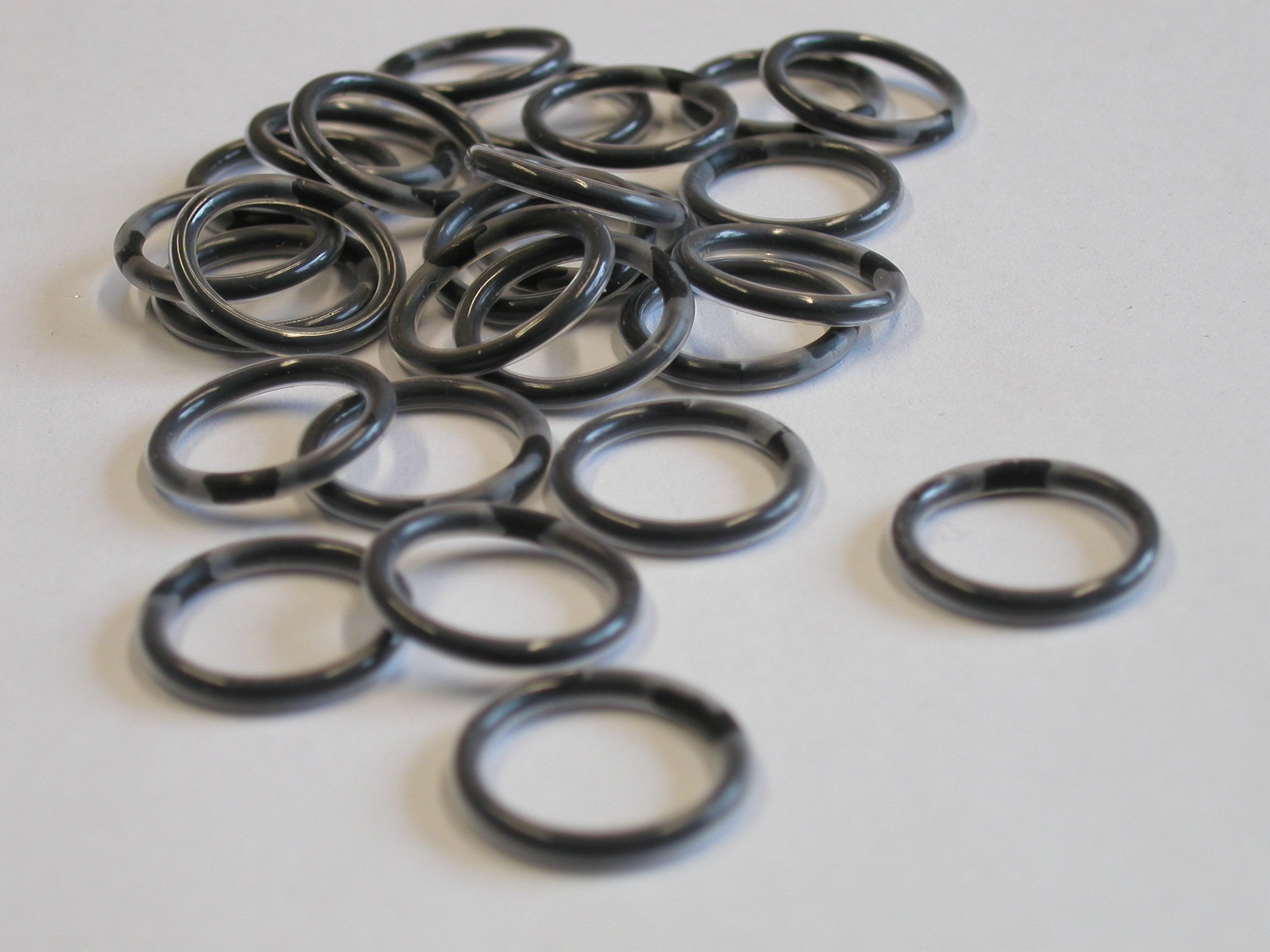

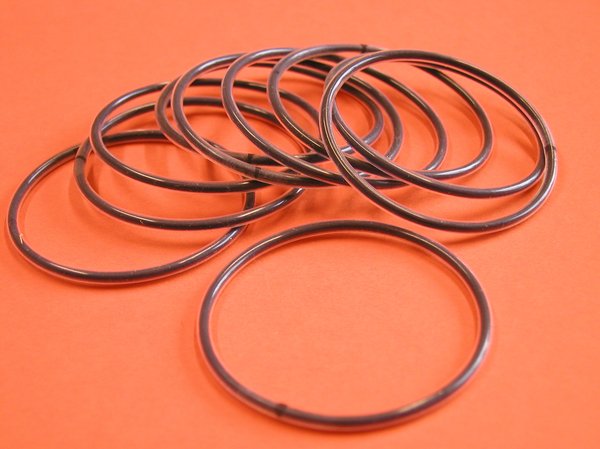

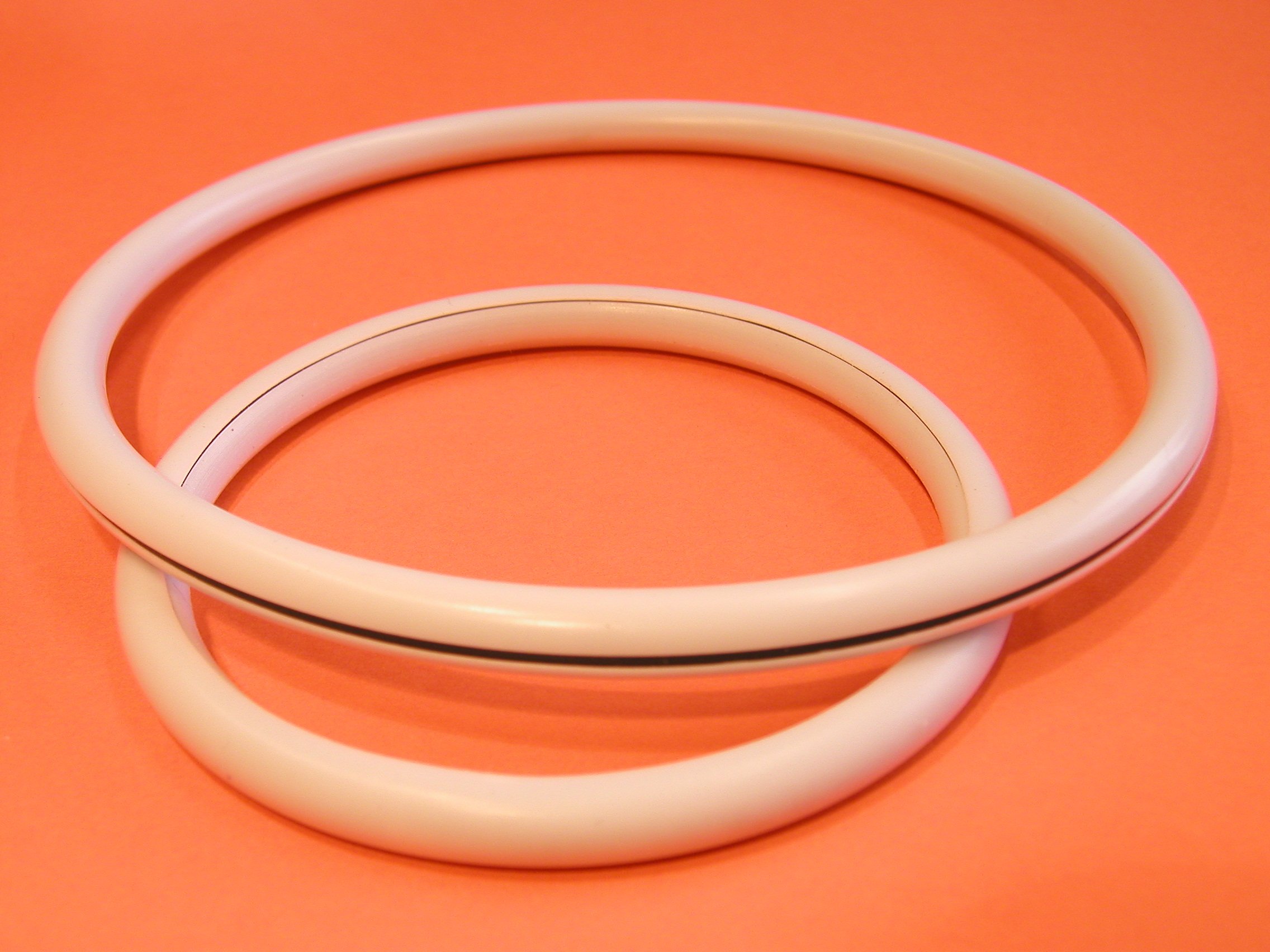

FEP-O-Ringe
Als Standardabmessungen und Sonderabmessungen nahtlos ummantelt lieferbar. Aus z.B. FEP-Silikon, FEP-FKM, FEP-EPDM und weitere.

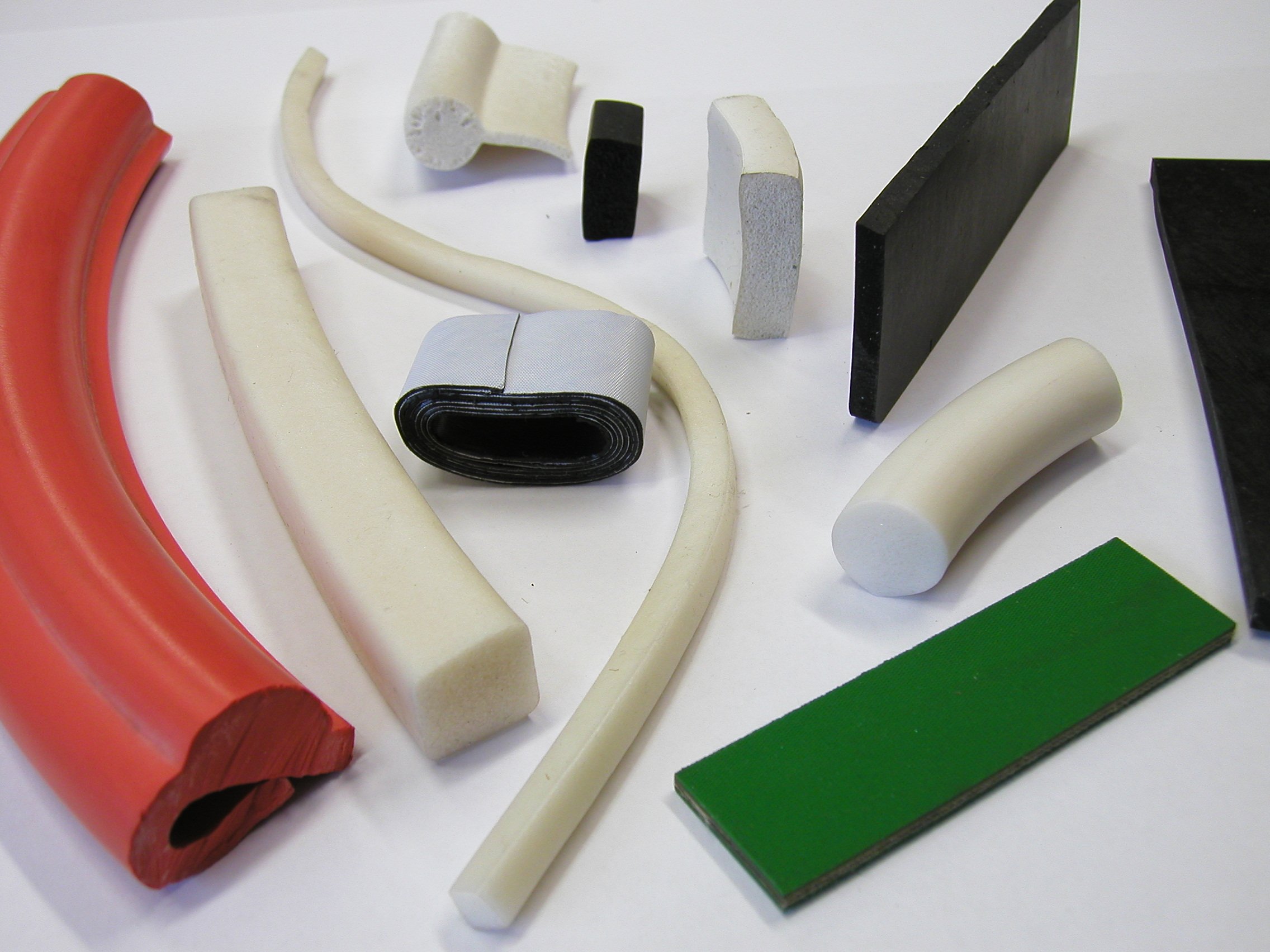

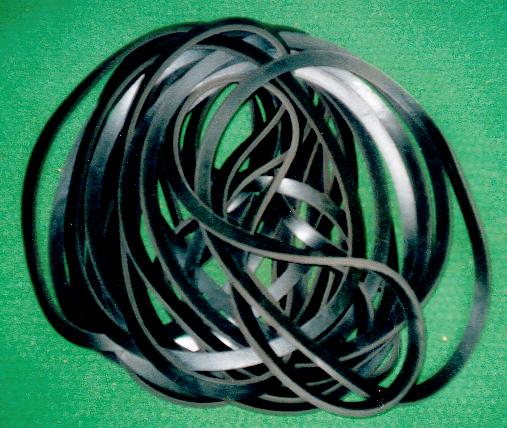

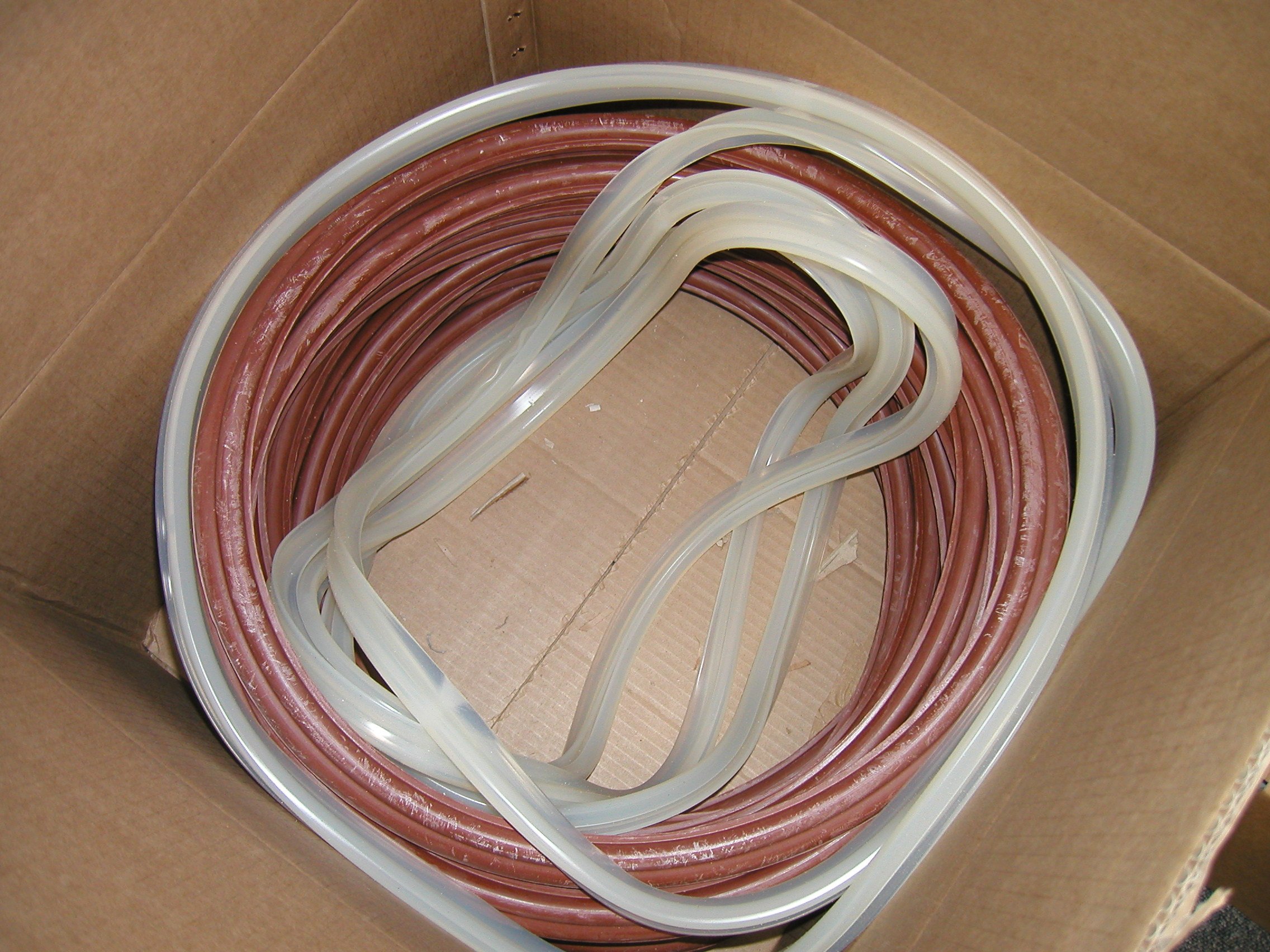

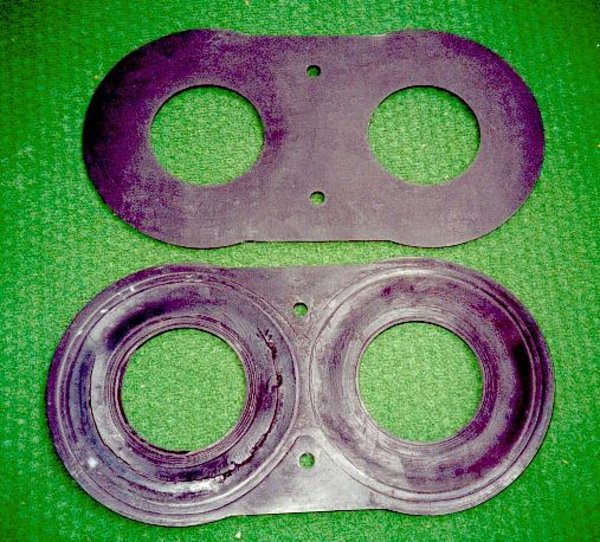

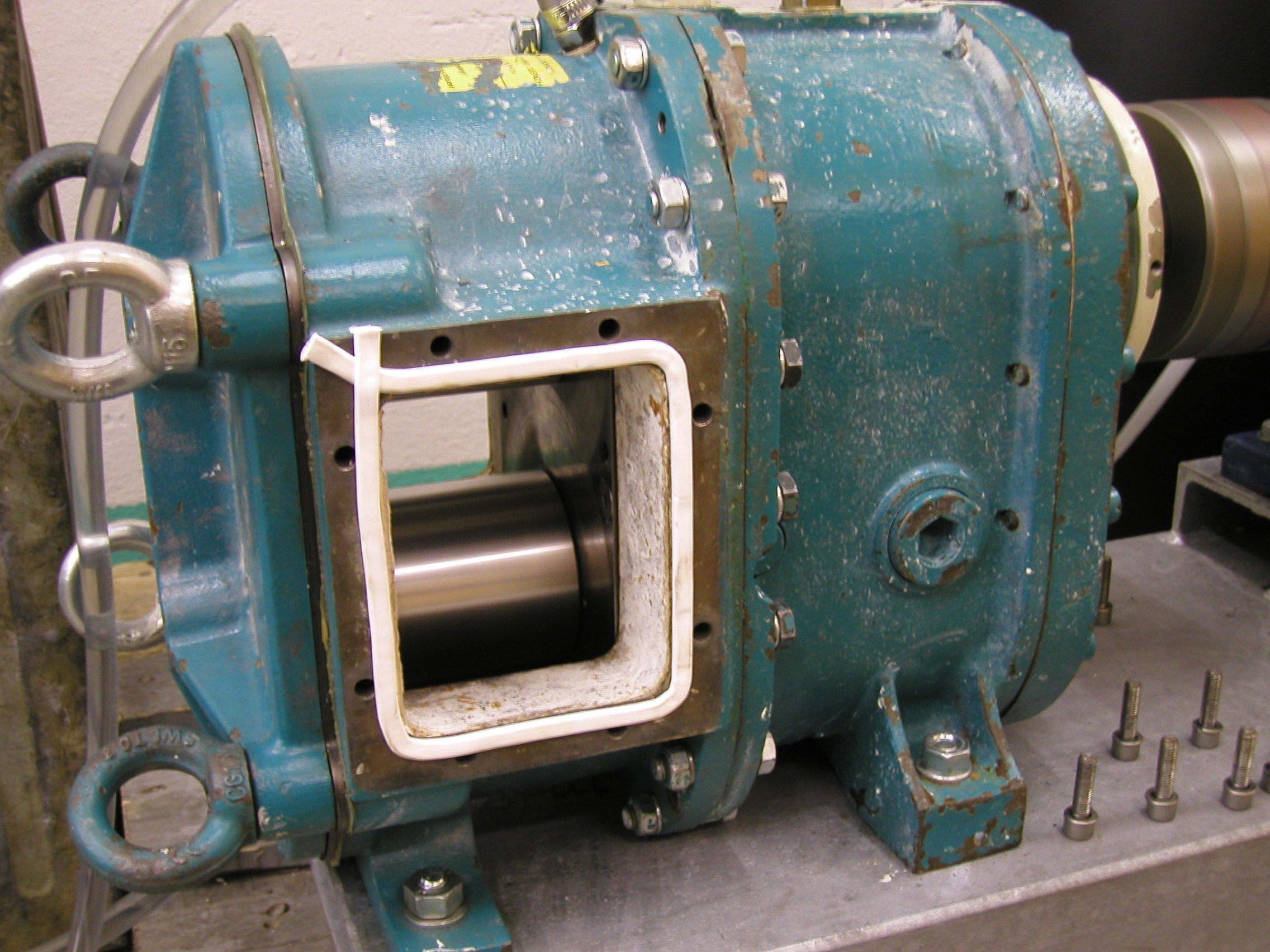

Formdichtungen und Profildichtungen
Geschäumt, vulkanisiert und weitere Verfahren. Z.B. Getränketank-Mannlochdichtungen, Aufblasbare Dichtungen für Sondereinsätze, Rundschnüre, Quadratprofil, Flachprofil, Dreieckprofil, Treppeneinlagestreifen, Halbrundprofil, Kederprofil, U-Profil, Handschutz-Profil, Türschwellenprofil und weitere.
Aus verschiedenen Werkstoffen z.B. NR, Silikon, NBR, CR, EPDM, MVQ, FPM, SBR und PVC.

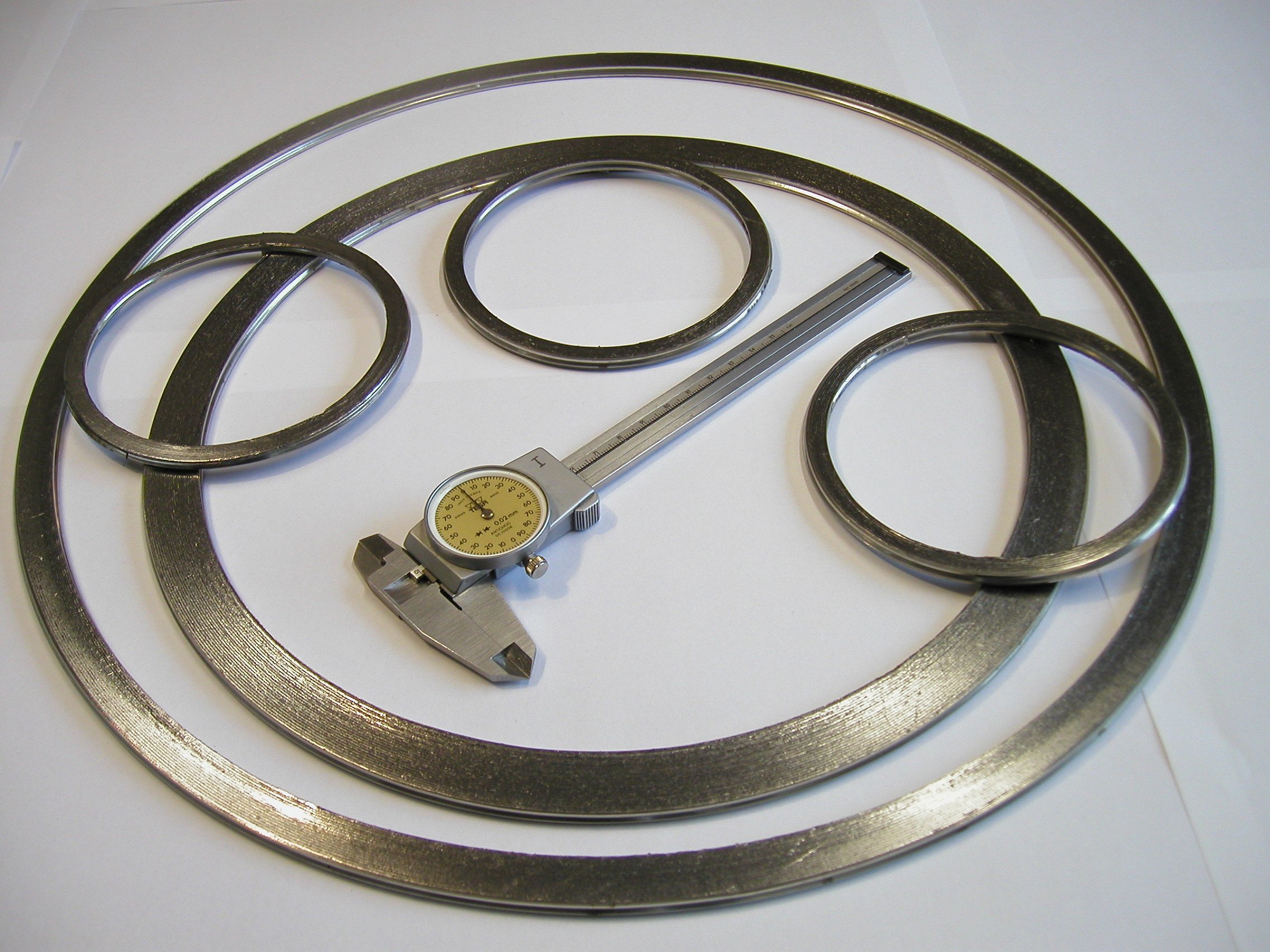

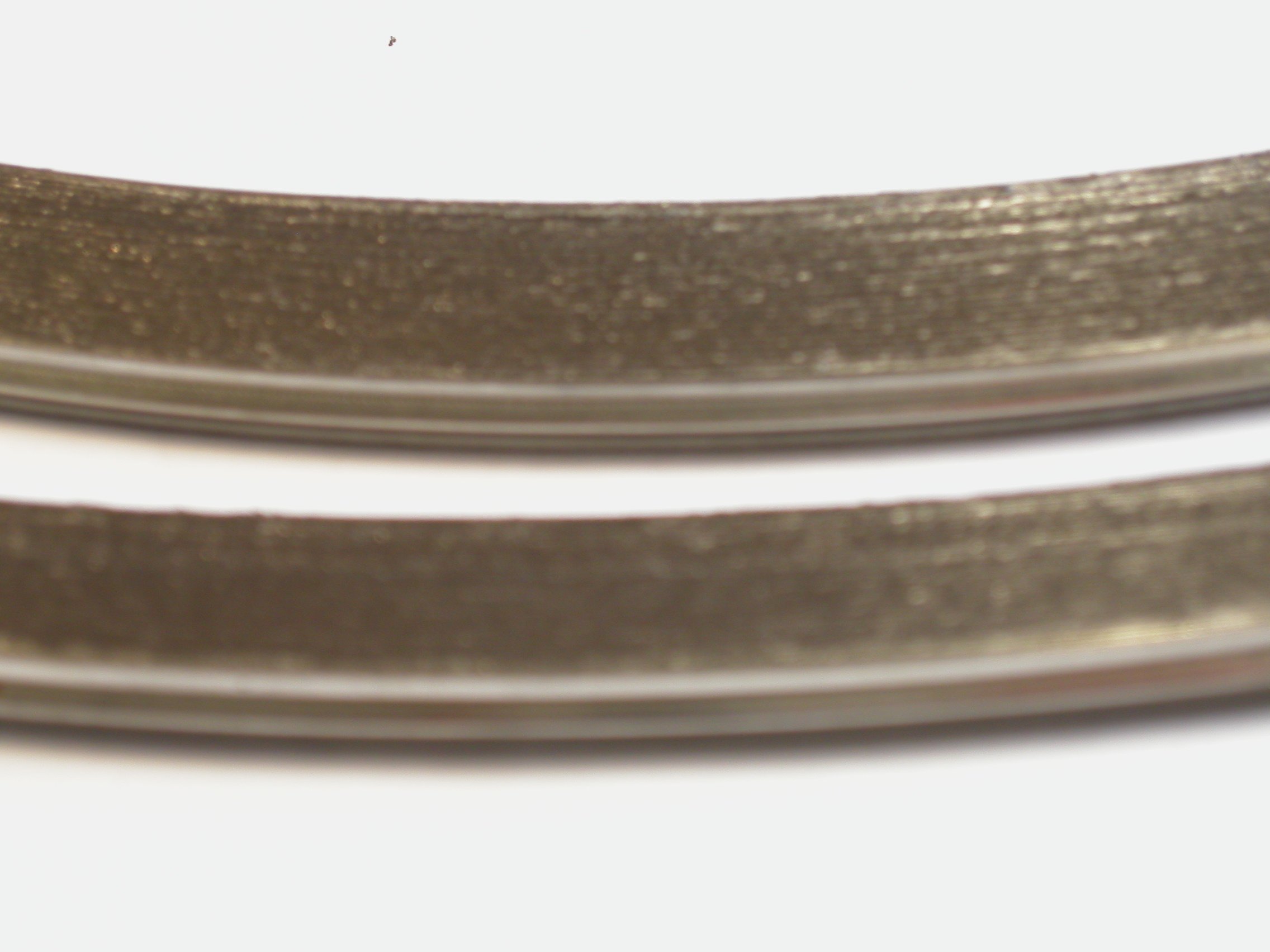

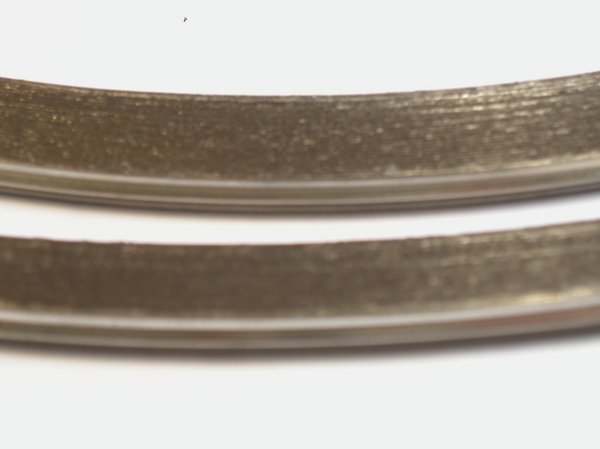

Spiraldichtungen
In verschiedenen Metall und Füllmaterialien lieferbar. Einsatz in der Chemie, Petrochemie, Kraftwerke oder Atomkraftwerke und weitere Branchen mit hohen Druck- und Temperaturbeständigkeiten.

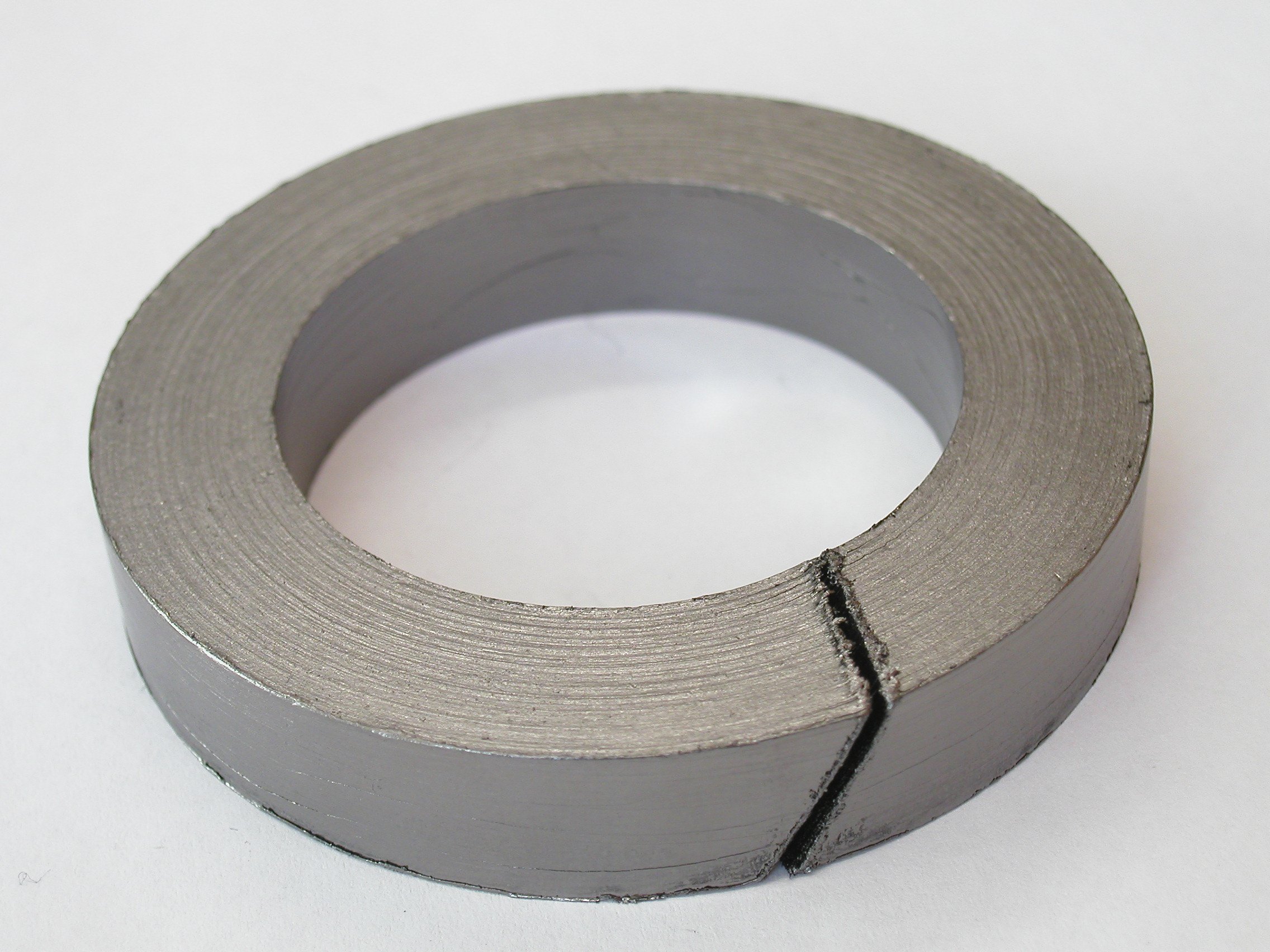

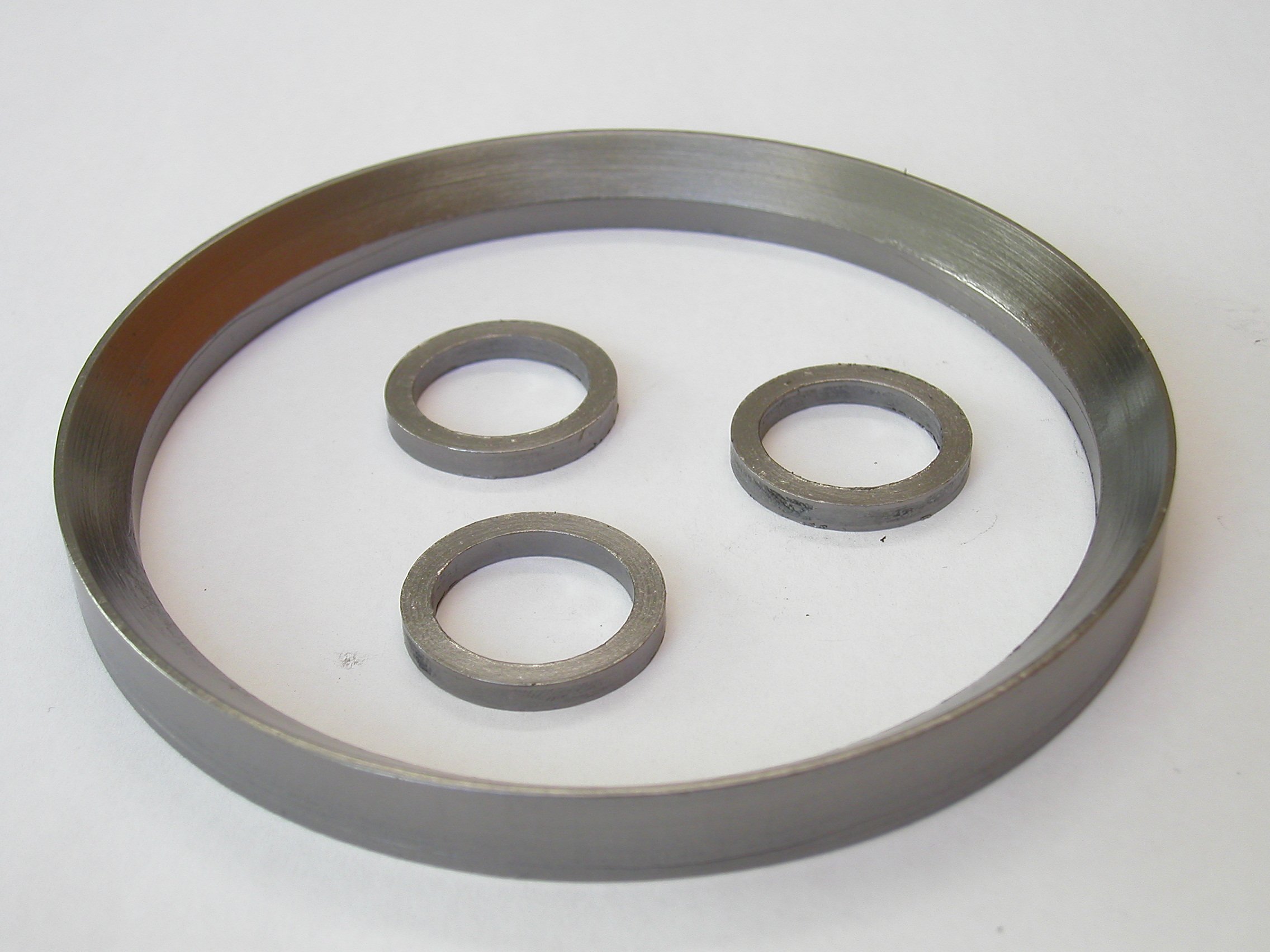

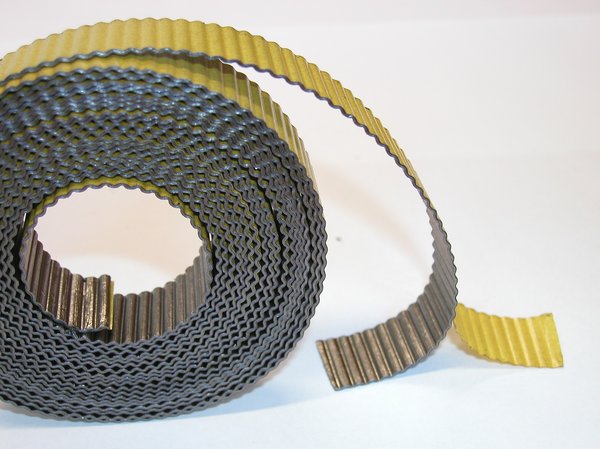

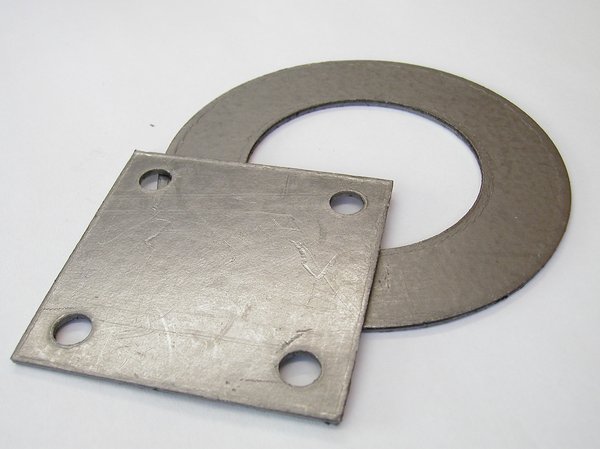

Graphit-Dichtungen

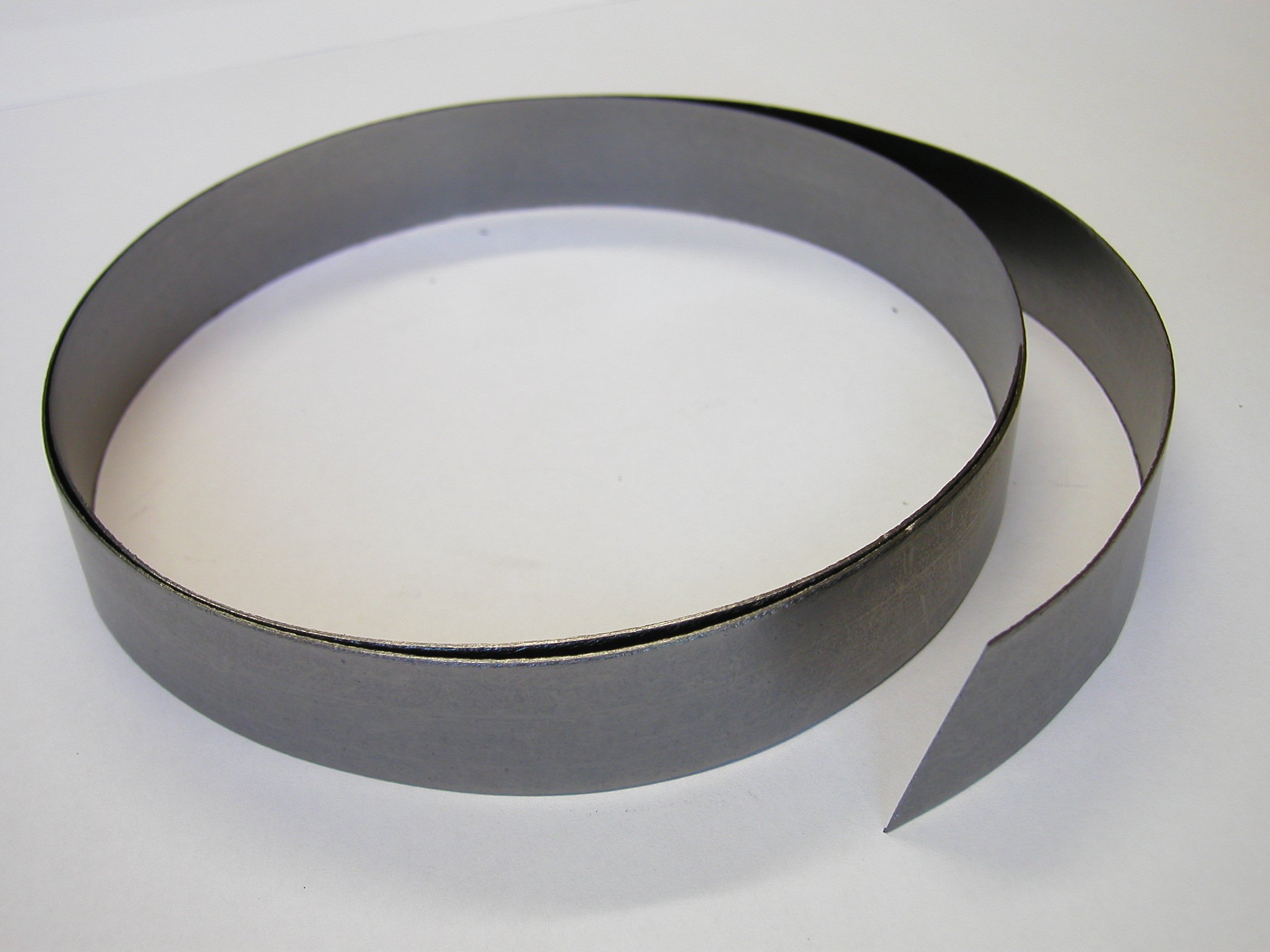

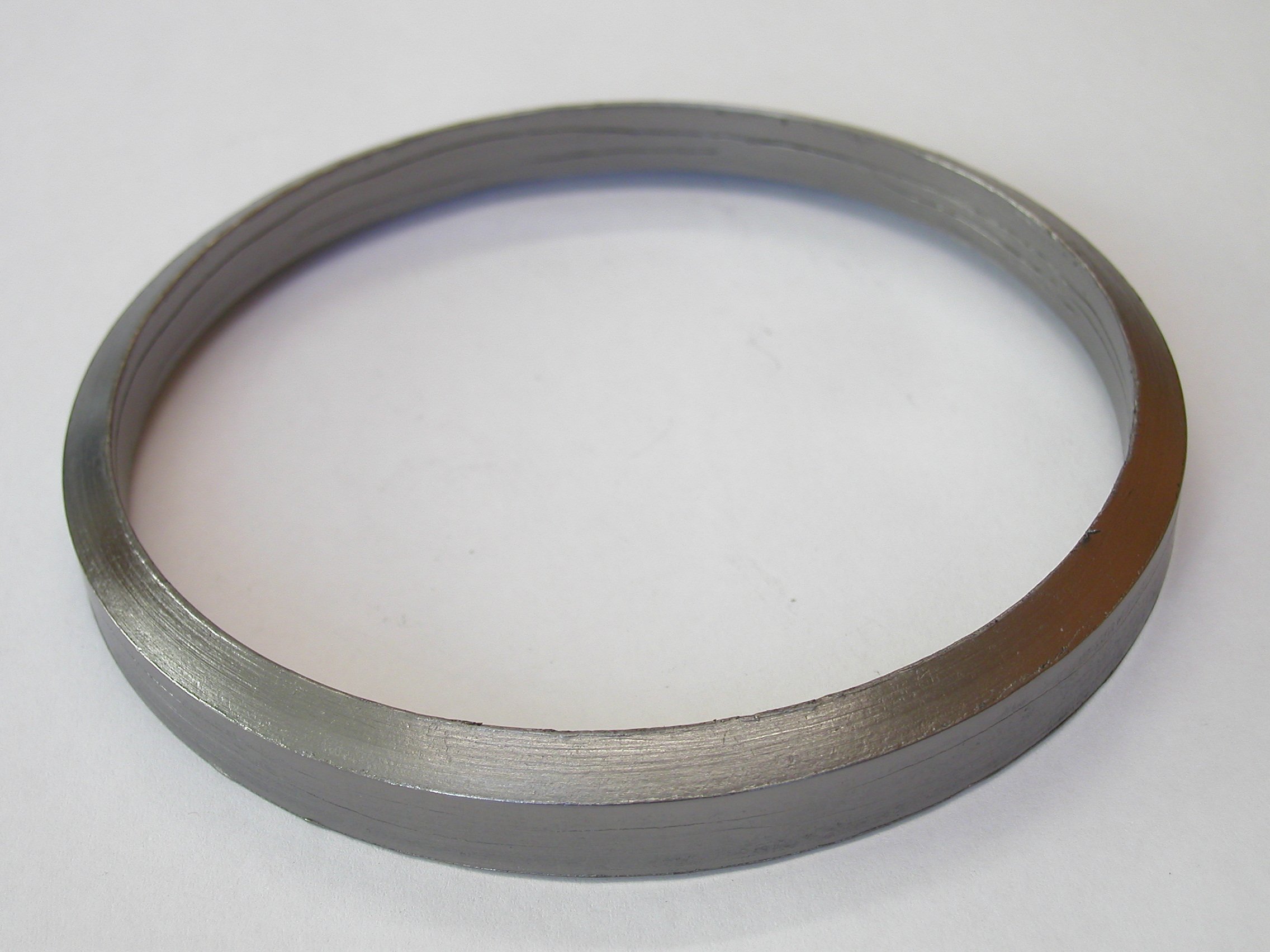

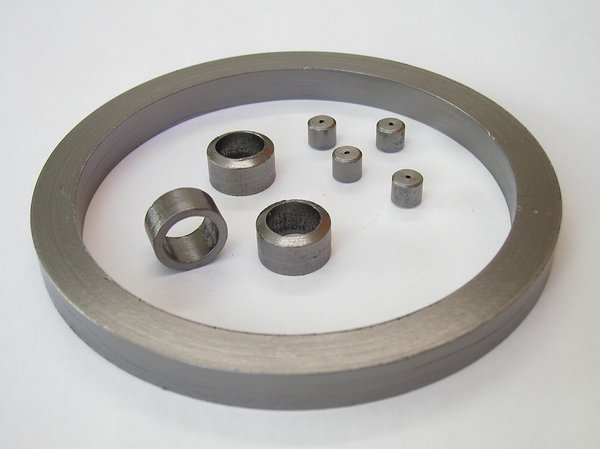

Aus Reingraphit und Graphit-Compound mit und ohne Einlage Als Platte, vorgepresste Ringe, Bänder und Schnüre lieferbar. Findet Anwendung in hohen Temperatur- und Druckbereichen.

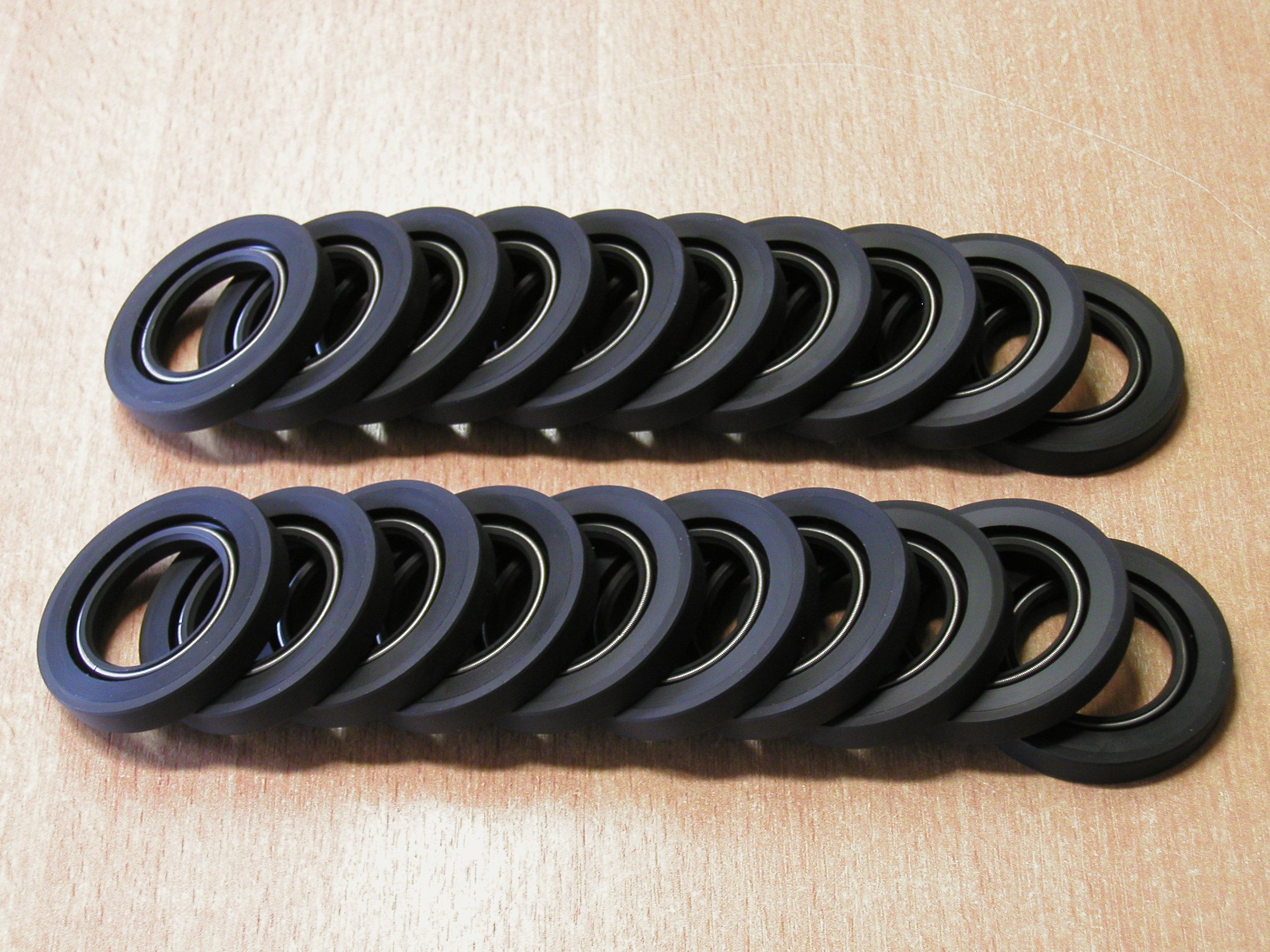

Sonstige Dichtungen

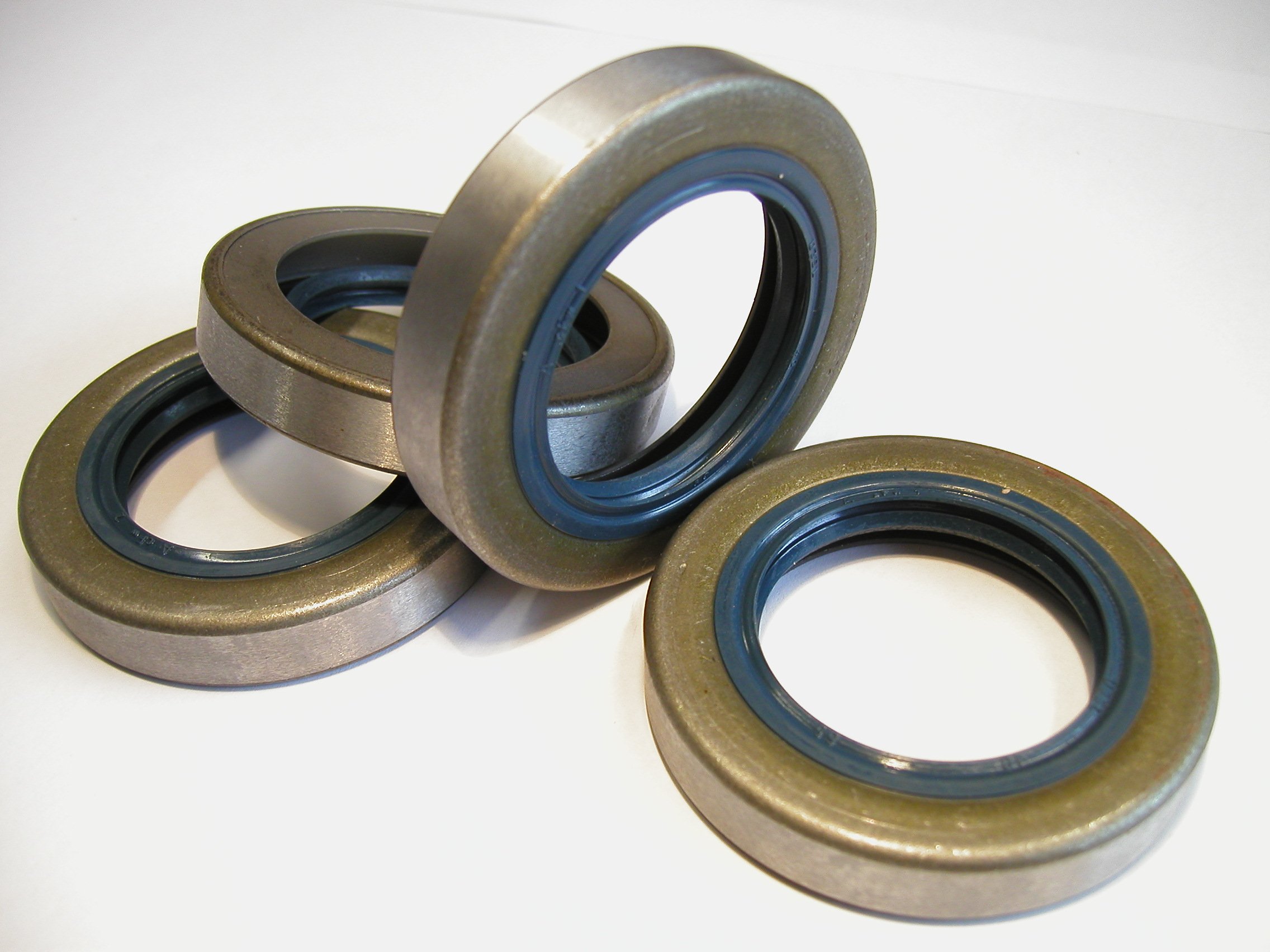

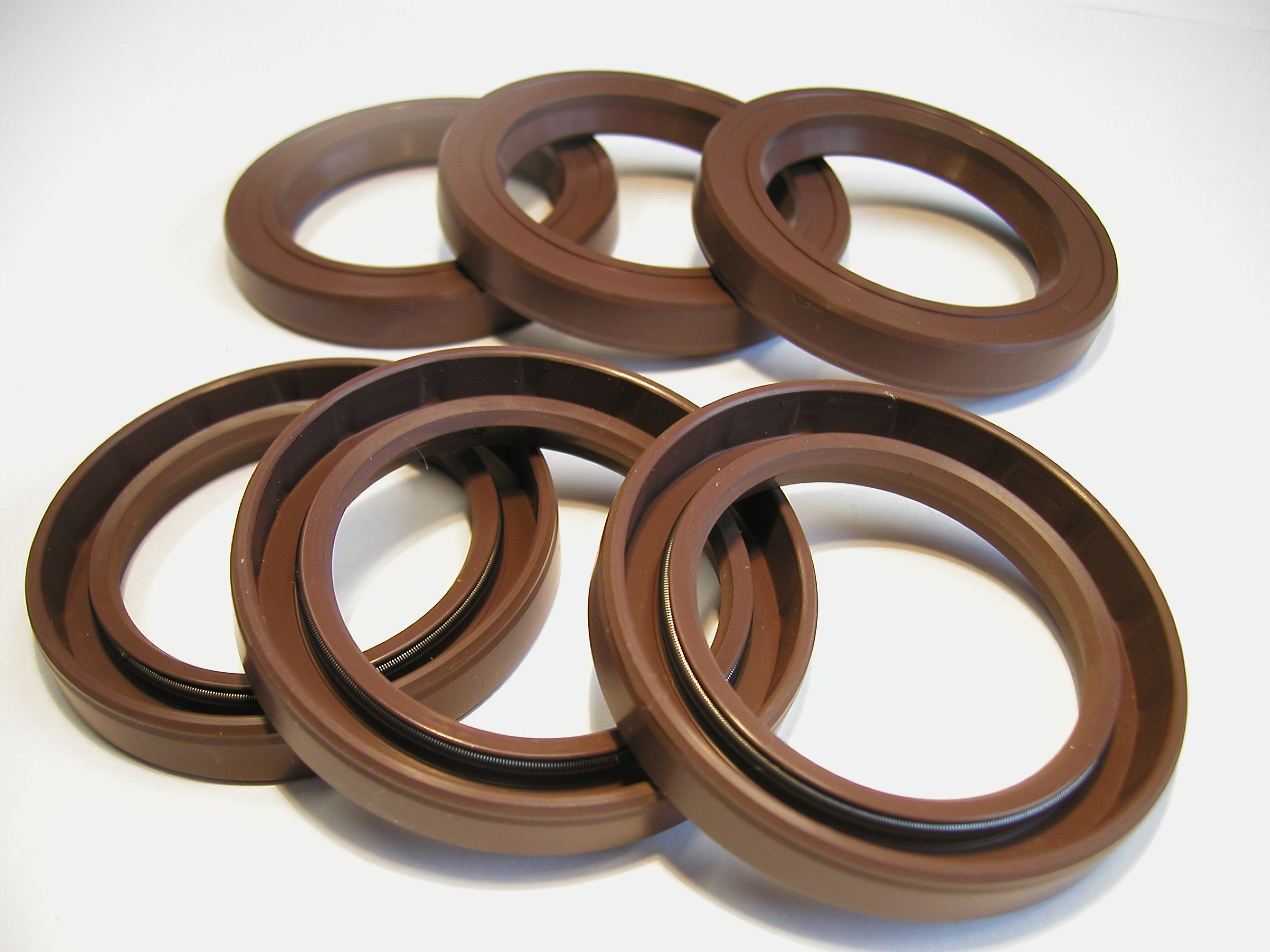

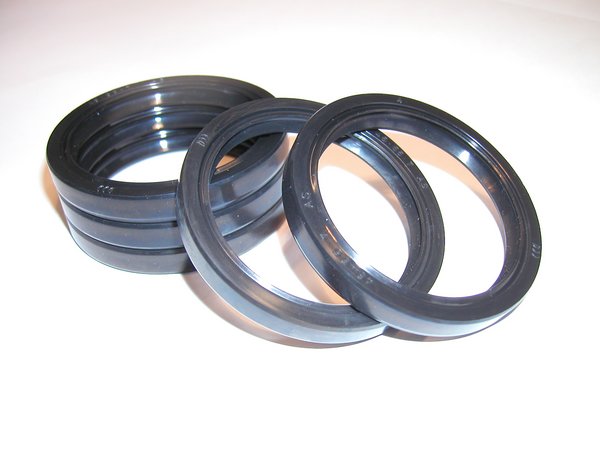

Lippendichtungen (WDR), Kolbendichtungen, Stangendichtungen, Abstreifer, Rotordichtungen, Führungsringe, Stützringe.
Prelonringe®
Dichtungen zur Wellenverschleissreduzierung und weiteren Anwendungen.

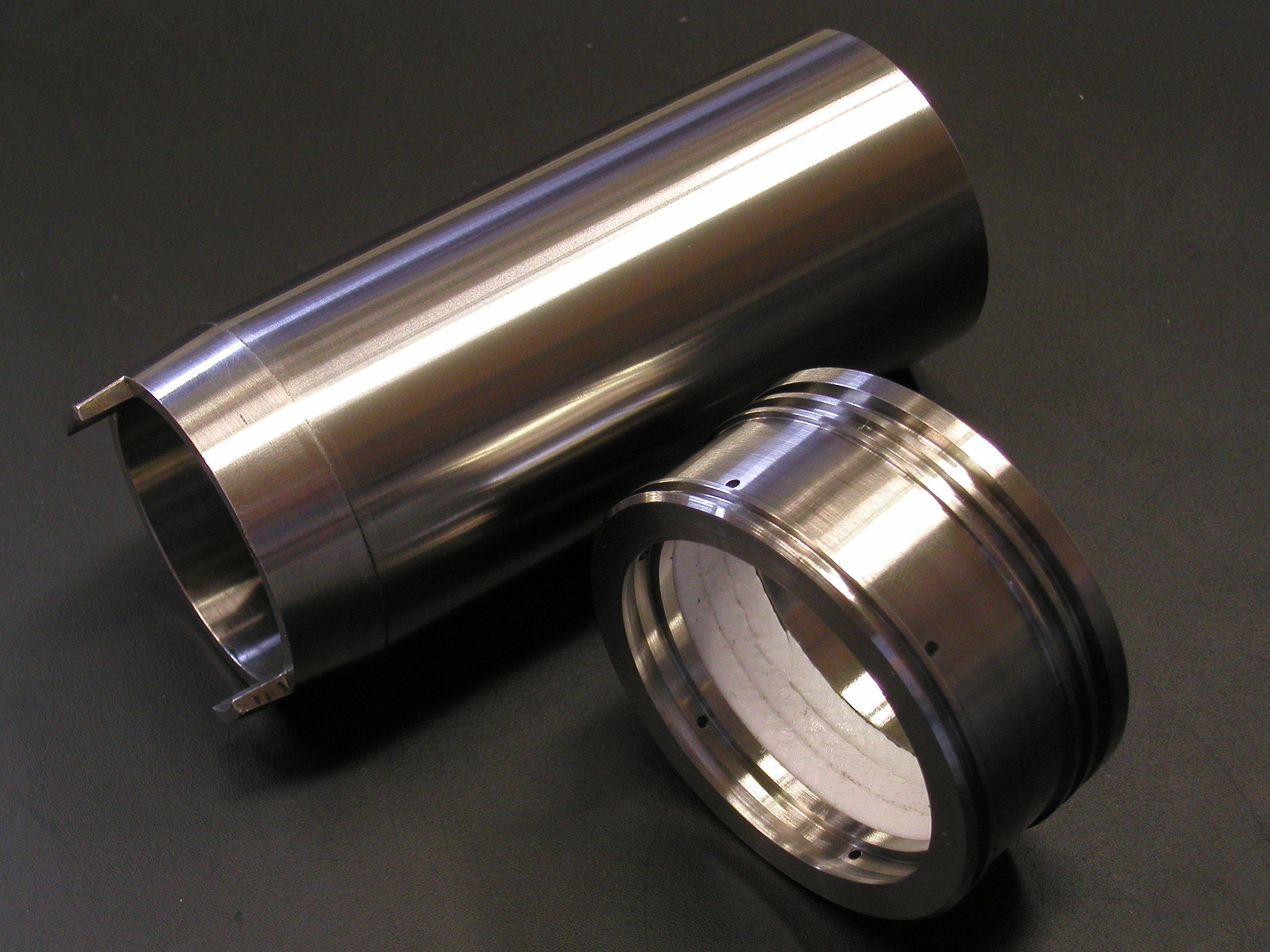

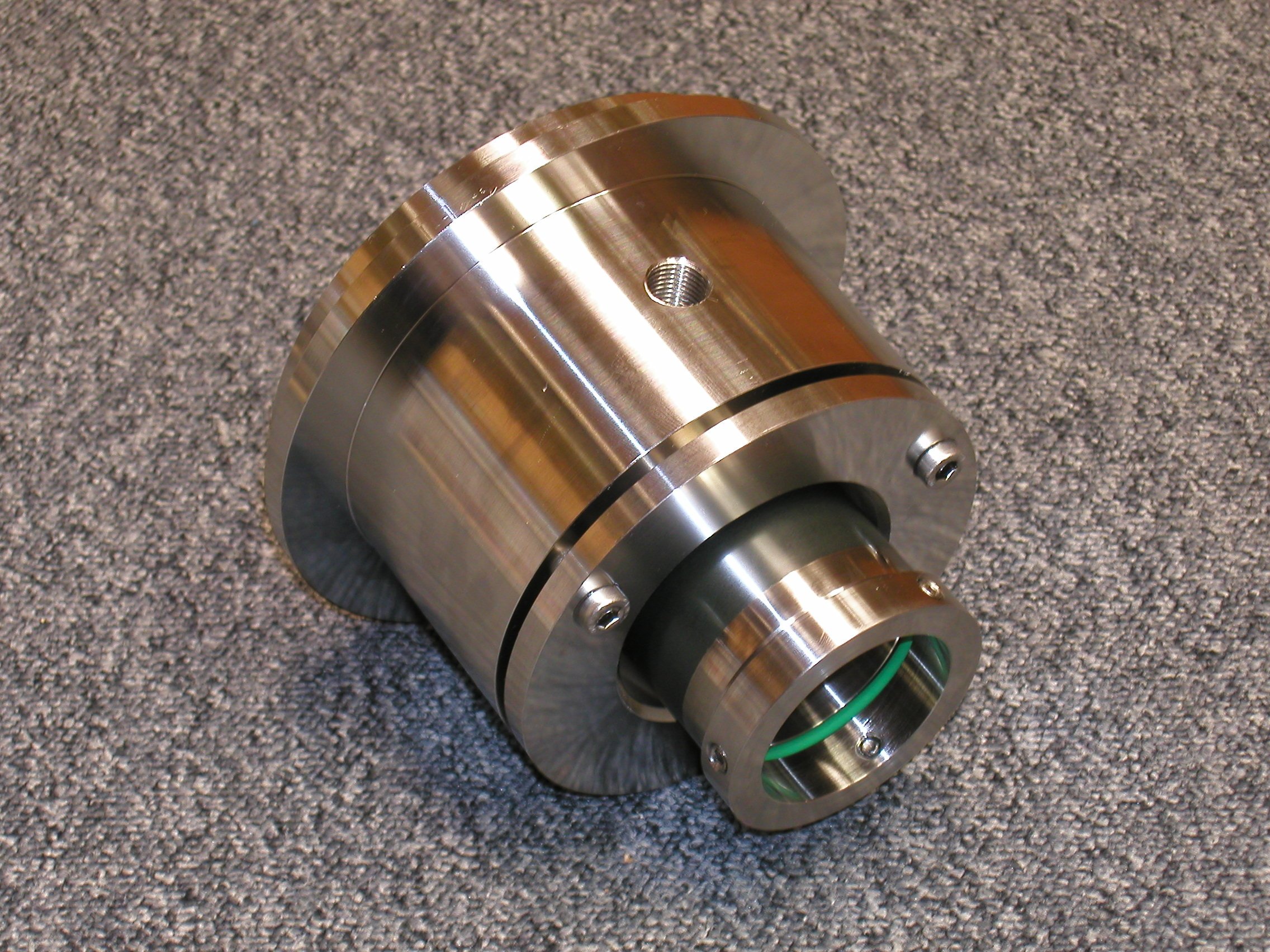

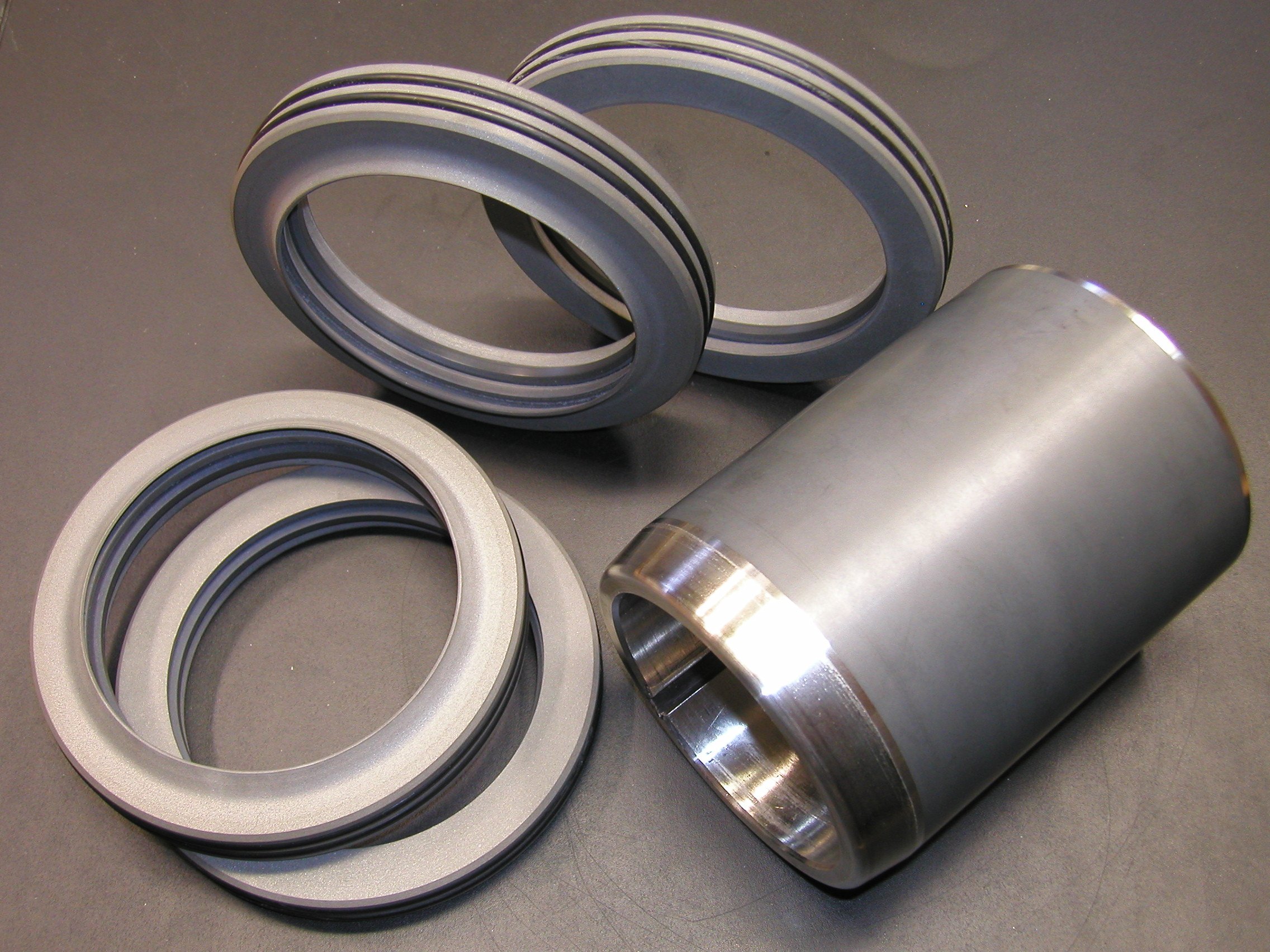

Dichtungspatrone
Zur Abdichtung von Farben und Lacken mit Spezial-lippendichtungen und Chromoxidbeschichteter Wellenschutzhülse.
Montagehilfsmittel
Anfertigung von Dichtungsmontagehilfsmitteln.
